Для того щоб вибрати відповідну конструкцію скатної даху, потрібно враховувати ряд особливостей конкретної місцевості, підібрати покрівельний матеріал і спосіб утеплення підпокрівельного простору. Необхідно також подбати про вентиляцію, грамотному водовідведенні і подальшому обслуговуванні даху. Скатна покрівля, побудована з урахуванням будівельних норм і вимог, буде служити довгі роки і захищати ваш будинок від негоди.

Зміст

  • Що таке скатна покрівля

    • Види скатних покрівель
  • Принципи влаштування скатних покрівель

    • Основні вузли скатних покрівель

      • Фотогалерея: основні елементи скатних дахів
      • Покрівельний карниз
  • Розрахунок площі і ухилу скатної покрівлі

    • Таблиця: визначення кута нахилу покрівлі за значенням його тангенса
  • Покрівельний пиріг скатної даху

    • Відео: утеплення мансарди, покрівельний пиріг
  • Принципи монтажу скатної покрівлі

    • Відео: гідроізоляція даху, монтаж контробрешітки і обрешітки
  • Вентиляція житлового простору

    • Як зробити природну вентиляцію в будинку
    • Вентиляція холодного горища
    • Висота вентиляційної шахти
    • Відео: природна вентиляція в приватному будинку своїми руками
  • Теплоізоляція скатної даху

    • Відео: утеплення скатної покрівлі
  • Водостічна система скатної покрівлі

    • Таблиця: залежність діаметра і ширини ринви від площі ската
  • Обслуговування скатних покрівель

    • Пристрій ходових трапів на скатної покрівлі
    • Правила експлуатації скатних покрівель в зимовий період

      • Відео: очищення скатної даху від снігу

Що таке скатна покрівля

Дахи будівель і споруд різного призначення діляться на плоскі і скатні. Плоскі покрівлі використовуються в міській забудові і в приватному будівництві для підсобних приміщень невеликих розмірів. При зведенні малоповерхових заміських і дачних будинків зазвичай споруджують скатні дахи різних конструкцій. Вони позбавлені недоліків плоских дахів і дозволяють відводити опади в систему водостоків, захищаючи стіни будівлі і фундамент від надмірної вологи. Кроквяна система скатів є технічно складною конструкцією, але ефективно протистоїть вітровому впливу і рівномірно розподіляє навантаження на стіни будинку.

Дах вважається скатної, якщо вона має поверхні з кутом нахилу більше 5о. На вибір конструкції скатної даху і покрівельного матеріалу впливають наступні фактори:

  • кліматичні умови регіону з урахуванням екстремального вітрового і снігового навантаження;
  • специфіка топографічного розташування і розміри ділянки забудови;
  • населеність підпокрівельного простору;
  • дизайнерські підходи до проектування відповідно до побажань замовника.

Залежно від фінансових можливостей можна підібрати проект даху з мінімальними витратами або розрахувати і побудувати різнорівневу складну покрівлю з різними типами скатів і житловими мансардами. Зробити вибір вам допоможе огляд видів скатної покрівлі.

Види скатних покрівель

При будівництві малоповерхових будинків різні типи скатних дахів часто змішують, що надає будівлі оригінальний і неповторний вигляд. У той же час багато власників будують дах в суворій відповідності з певним стилем, використовуючи стандартні, випробувані рішення. Розглянемо основні види скатних покрівель, які популярні в нашій країні:

  1. односхилий покрівля. Це найменш витратний тип даху, який підходить для невеликих будинків, лазень і господарських будівель. Кроквяна система спирається на стіни споруди, кут нахилу ската залежить від передбачуваної снігового навантаження і може становити від 10 до 25о.
    Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

    Односхилі покрівлі добре підходять для невеликих будинків, надаючи їм стильний і закінчений вигляд

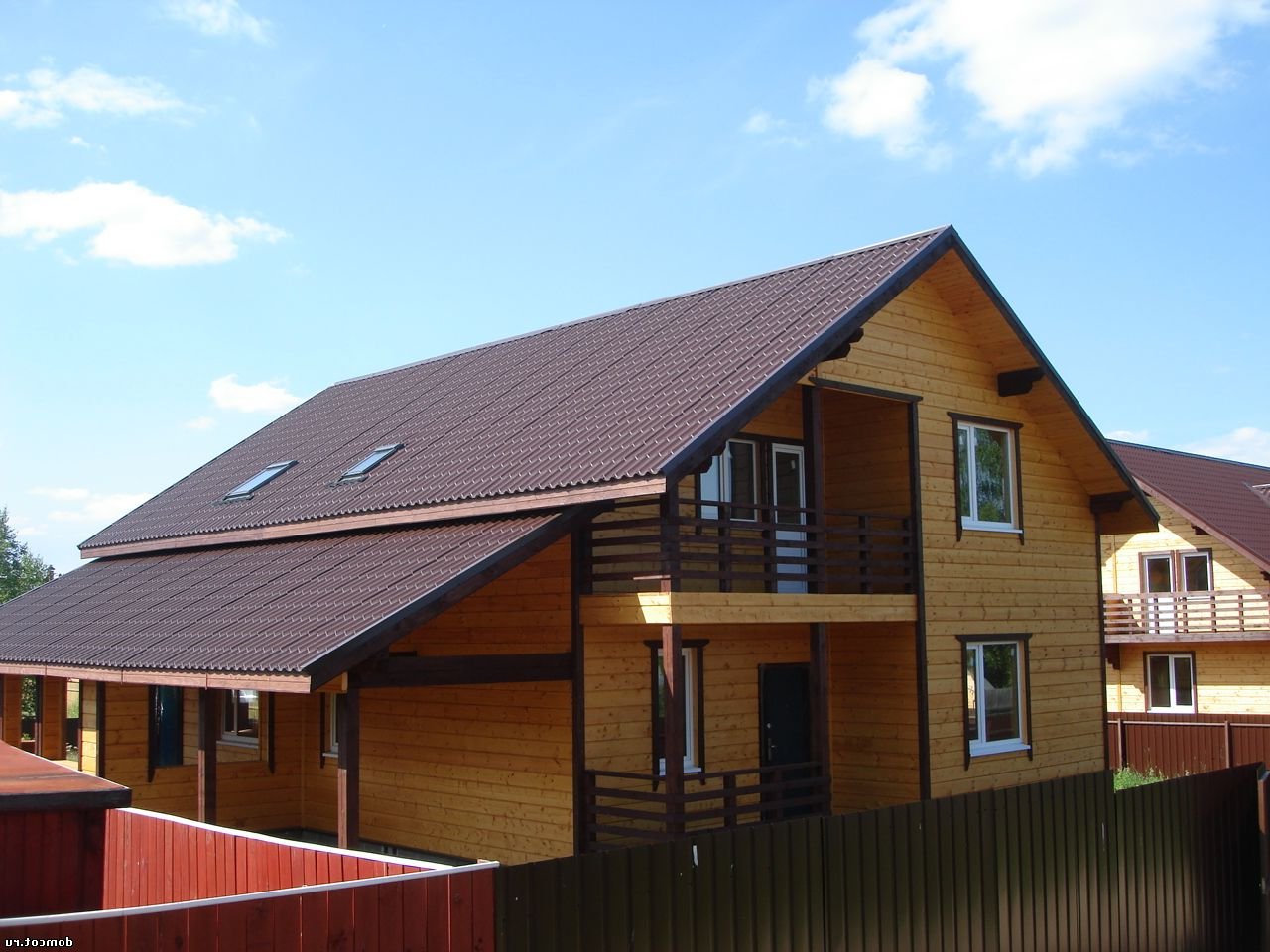

  2. двосхилий покрівля. Найпопулярніший варіант даху, що складається з двох площинах з кутом нахилу від 25о. Різновидами цього типу є мансардні і напіввальмові покрівлі.
    Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

    Двосхилий покрівля є найпопулярнішим варіантом в заміському будівництві

  3. вальмовая або четирехскатная покрівля. Цей варіант вибирається при покритті будинків прямокутної форми і може мати різні кути нахилу скатів.
    Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

    Вальмовая дах дозволяє влаштувати повноцінне житлове приміщення на другому поверсі

  4. багатощипцевий дах з житловим підпокрівельним простором і різними кутами нахилу скатів.
    Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

    Багатощипцевий дах складається з великої кількості скатів, що утворюють кілька конькових елементів і розжолобків

  5. шатрова покрівля. Вона влаштовується над будівлями квадратної форми і складається з чотирьох рівнобедрених трикутних скатів, що сходяться в одній точці.
    Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

    Шатрова покрівля є окремим випадком вальмовой конструкції, що зводиться над будинком квадратної форми

  6. конічна або шпилеподібна дах. Такі покрівлі вимагають особливої кваліфікації будівельників, тому в житловому будівництві використовуються досить рідко.
    Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

    Дах конічної форми є складною і дорогою конструкцією, тому в приватному будівництві застосовується рідко

При виборі виду скатної покрівлі необхідно підбирати відповідний покрівельний матеріал, щоб він не порушував гармонійного зовнішнього вигляду будівлі, володів значним терміном служби і термостійкістю.

Принципи влаштування скатних покрівель

При проектуванні скатних дахів враховуються вимоги по міцності і водонепроникності, що впливають на принцип складання несучих конструкцій і вибір покрівельного матеріалу. Завдання несучих елементів полягає в тому, щоб рівномірно розподілити на стіни будинку вага даху, вітрову і снігове навантаження. Залежно від обраного виду скатної покрівлі вибудовується і кроквяна система, в яку може бути вписано житлове підпокрівельний простір. При влаштуванні холодного горищного простору стельове перекриття між горищем і житловими приміщеннями необхідно ретельно утеплити.

Пристрій скатних дахів має відповідати вимогам федерального закону від 30 грудня 2009 р n 384-фз «технічний регламент про безпеку будівель і споруд», а також проектуватися з урахуванням зводу правил сп 17.13330.2011. Дахи, побудовані з урахуванням вимог норм і правил, будуть володіти міцністю, водонепроникністю, теплозахистом і ремонтопридатністю.

Основні вузли скатних покрівель

Вибір конструкції скатної даху проводиться з урахуванням поверховості будівлі і кліматичних характеристик місцевості, оскільки від цих параметрів залежить кут нахилу скатів, конструкція крокв і склад покрівельного пирога. Дах складається з наступних основних елементів:

  • поперечні балки перекриття (затяжки), які кріпляться до мауерлату через 60-90 см з виносом від стін будинку на величину карнизного звису;
  • крокви, утворюють скати покрівлі з обраним кутом нахилу;
  • допоміжні кроквяні елементи, які використовуються на дахах складної форми;
  • коник — місце з’єднання верхніх частин кроквяних ніг, які фіксуються прогоном;
  • ендови, що закривають від вологи місця нижнього з’єднання скатів;
  • фронтони;
  • карнизи, що захищають стіни будівлі від вітру і опадів;
  • решетування, що забезпечує кріплення покрівельного матеріалу;
  • гідрозахисний і теплоізоляційний шар;
  • покрівельне покриття.

Фотогалерея: основні елементи скатних дахів

Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговуваннякроквяна система скатного даху складається декількох основних частин і в залежності від конструкції може включати в себе деякі особливі елементиСкатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговуваннявикористання добірних елементів при облаштуванні даху дозволяє поліпшити її гідроізолюючі властивості і надати будівлі закінчений виглядСкатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговуванняна утеплених скатних дахах облаштовується стандартний покрівельний пиріг з вентиляційними зазорами

Потрібно відзначити, що складні дахи складаються з великої кількості допоміжних кроквяних елементів, які потрібні для збільшення жорсткості конструкції. Деякі складові частини скатної даху виконують одночасно кілька функцій і вимагають більш докладного вивчення. Розглянемо конструкцію карниза, як одного з важливих елементів скатної покрівлі, який відповідає за збереження стін будівлі, вентиляцію підпокрівельного простору і систему водовідведення.

Покрівельний карниз

Нижня частина скатної покрівлі, яка виступає за площину зовнішньої стіни будівлі, називається карнизом. Основною його функцією є захист стін будинку і фундаментної вимощення від атмосферних опадів, тому довжина карнизного звису на не обладнаних водовідведенням схилах повинна бути більше 600 мм.у тому випадку коли довжини крокв недостатньо для облаштування повноцінного карниза, їх нарощують за допомогою кобилок.

Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

Для пристрою повноцінного карнизного звису крокви можна подовжити за допомогою кобилок

Нижній зріз ската покрівлі використовується для монтажу жолобів і воронок водостічної системи, для чого на вертикально обрізані крокви монтується лобова дошка. На неї закріплюються кронштейни і карнизна планка для відводу атмосферних опадів з покрівлі в водостік. Крім того, на карнизі кріпиться капельник, по якому з гідрозахисної плівки стікає конденсат.

Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

Відведення надлишкової вологи з карниза скатної покрівлі виконується за допомогою крапельника, що закріплюється на лобовій карнизній дошці

Циркуляції повітря. Вентиляція дозволить продовжити термін служби покрівлі та несучих конструкцій.

Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

Карнизний звис з нижньої сторони підшивається перфорованим софітом або будь-яким іншим матеріалом з отворами для вентиляції

При значній величині карнизного звису між стіною будівлі і зрізом крокв встановлюється брус, що знімає частину снігового навантаження на карниз шляхом створення жорсткої трикутної конструкції. На нього кріпиться решетування і софіт за допомогою f — і j-планок.

Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

При великих розмірах карнизного звису між кроквяної ногою і стіною будинку встановлюється брус для збільшення жорсткості конструкції

Карниз найбільш схильний до впливу вологи, тому дуже важливо обробляти всі дерев’яні конструкції антисептичними складами для деревини, що перешкоджають гниттю, утворенню цвілі і впливу комах.

Розрахунок площі і ухилу скатної покрівлі

Для розрахунку кількості покрівельного матеріалу необхідно знати площу скатів.

  1. для односхилих або двосхилих дахів вони являють собою прямокутники, площа яких розраховується за формулою s=a ∙ b, де a і b − довжина і ширина ската відповідно, а s − його площа. Підсумовуючи площі скатів, отримуємо загальну площу даху.
    Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

    Загальна площа даху розраховується як сума площ її скатів

  2. для підрахунку площі шатрової, щипцевої і конічної дахів потрібно користуватися формулою розрахунку площі трикутника s= 0,5 ∙ b ∙ h, де s − площа трикутника, b − довжина його підстави, h − висота.
  3. обчислення площі вальмовой покрівлі зажадає розрахунку площі трапеції за формулою s= (a + b)/2 ∙ h, де a і b − верхнє і нижнє підставу трапеції, h − її висота.
    Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

    Для розрахунку площі вальмовой даху застосовуються формули площі трикутника і трапеції зі шкільного курсу геометрії

  4. якщо скат або фрагмент покрівлі має форму паралелограма, то вирахувати загальний результат можна за формулою: s = a ∙ h, де s — площа фрагмента, a — довжина підстави і h — висота паралелограма.

Загальну площу даху можна обчислити шляхом підсумовування окремих фрагментів. При підрахунку необхідного матеріалу потрібно уточнити величину вертикального і горизонтального нахлеста для конкретного покрівельного покриття і враховувати ці дані. Крім того, в разі трикутних і трапецієподібних скатів потрібно пам’ятати, що на розкрій може піти до 50% матеріалу, тому остаточний підрахунок потрібно проводити дуже уважно, проконсультувавшись з фахівцем і виходячи з розмірів покриття.

Величина ухилу скатної покрівлі зазвичай вказана в проектній документації, в якій враховані кліматичні умови і роза вітрів в регіоні будівництва. У разі відсутності проекту потрібно враховувати снігове і вітрове навантаження. Наприклад, при куті нахилу більше 50о сніг на покрівлі практично не затримується, але істотно зростає вплив вітру на дах. Це призводить до невиправданих витрат на підвищення міцності кроквяної системи. У середній смузі використовується ухил від 15 до 45о, але для житлового підпокрівельного простору, особливо для мансардного даху, цю величину необхідно уточнювати. Для комфортного проживання в мансардному приміщенні потрібна висота стелі від 2 до 3 м тому кут нахилу скатів можна розрахувати за формулою tg (α)=h/l, де h — необхідна висота коника, l — половина довжини фронтону. Далі кут α знаходиться зі спеціальних таблиць.

Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

Кут нахилу покрівлі можна розрахувати, знаючи необхідну висоту мансардного приміщення і геометричні розміри будівлі

Найбільш простим методом визначення ухилу ската є використання кутоміра, маяків і мірного шнура, за допомогою яких задається необхідний кут нахилу і визначається висота коника і довжина ската.

Максимальний житловий простір можна отримати при будівництві многощипцовой, вальмовой і ламаної мансардного даху, а найбільш простий у виготовленні і економічною є двосхилий покрівля.

Таблиця: визначення кута нахилу покрівлі за значенням його тангенса

tg (α) α sin (α) 0,09 5 0,09 0,18 10 0,17 0,27 15 0,26 0,36 20 0,34 0,47 25 0,42 0,58 30 0,5 0,7 35 0,57 0,84 40 0,64 1,0 45 0,71 1,19 50 0,77 1,43 55 0,82 1,73 60 0,87

Покрівельний пиріг скатної даху

В умовах російського клімату для захисту житлового підпокрівельного простору від перепадів температур необхідно утеплення горищного приміщення і покрівлі. Для цього використовується багатошарове покриття, яке називається покрівельним пирогом, де кожен шар виконує певну функцію:

  1. покрівельне покриття захищає будівлю від впливу опадів і видаляє зайву вологу.
  2. решетування і контробрешетка служать для кріплення покрівельного матеріалу і створення вентильованого зазору.
  3. дифузійне гідрозахисне покриття необхідно для стоку конденсату і забезпечує збереження утеплювача і крокв.
  4. шар утеплювача оберігає житловий простір від перепадів температури.
  5. пароізоляційна плівка захищає утеплювач від випарів з внутрішніх приміщень.
  6. внутрішнє оздоблення кріпиться через контррейку до кроквяної системи.
    Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

    Для утеплення житлового підпокрівельного приміщення використовують багатошаровий пиріг, що складається з декількох шарів, які укладаються в строго визначеному порядку

Ретельно змонтований покрівельний пиріг забезпечить термін служби даху протягом тривалого часу. Дуже важливо з’ясувати у постачальника властивості матеріалів, використовуваних в покрівельних роботах. Такі параметри, як спосіб кріплення, величина нахлестів і коефіцієнт теплопровідності допоможуть правильно змонтувати всі елементи багатошарового покриття.

Відео: утеплення мансарди, покрівельний пиріг

Принципи монтажу скатної покрівлі

Здорова спина без лікарів і ліків
Безкоштовний онлайн майстер-клас, де ви дізнаєтеся, як в домашніх умовах позбутися від болю в попереку.
Брати участь!
Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

Якісний монтаж покрівлі забезпечується точним дотриманням послідовності технологічних операцій. В цьому випадку виключається шлюб і псування матеріалу. Для виробництва монтажних робіт необхідно:

  1. обробити крокви, лобову дошку, обрешітку та інші дерев’яні конструкції антисептичним складом і дати їм просохнути.
  2. приготувати необхідні матеріали і забезпечити робоче місце надійними лісами, сходами і страхувальними мотузками, а також приготувати робочий інструмент.
  3. на сухі крокви, починаючи з карниза, закріпити дифузійну гідроізолюючу мембрану з нахлестом не менше 10 см.
  4. на крокви набити бруски контробрешітки, а на них встановити обрешітку з кроком, який залежить від обраного покрівельного матеріалу.
    Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

    На гідроізоляційну плівку уздовж крокв укладаються бруски контробрешітки, а на них в поздовжньому напрямку монтується решетування під покрівельне покриття

  5. до монтажу покрівельного покриття необхідно облаштувати карнизний звис, закріпити на лобовій дошці капельник і приклеїти до нього двостороннім скотчем дифузійну плівку.
  6. прикрутити кронштейни водостічної системи і карнизну планку.
    Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

    Кронштейни під ринви встановлюються перед монтажем покрівельного покриття

  7. монтаж листів покрівельного покриття слід проводити в певному порядку, тому що геометрія ската не є ідеальною і можливе виникнення перекосів. Перші листи вирівнюються по карнизній планці і обрізу фронтону і закріплюються саморізами, потім натягуються напрямні шнури і по ним вирівнюються і кріпляться наступні листи.
    Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

    Покрівельне покриття починають монтувати від одного з фронтонів і поступово пересуваються уздовж карниза

  8. на заключному етапі робіт необхідно закріпити фронтонні вітрові планки і конькові добірні елементи. Через коник проходить потік повітря від карниза, який забезпечує вентиляцію підпокрівельного простору і знижує ймовірність утворення конденсату.
    Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

    Коньковий елемент забезпечує вентиляцію підпокрівельного простору

При монтажі покрівлі необхідно пам’ятати про те, що всі роботи проводяться на висоті, тому дотримання правил техніки безпеки є обов’язковим.

Відео: гідроізоляція даху, монтаж контробрешітки і обрешітки

Вентиляція житлового простору

Комфортні умови проживання в будинку забезпечують правильно зібрані системи опалення, які не будуть працювати без припливу повітря. Крім того, в житловому приміщенні необхідно позбавлятися від сторонніх запахів і зайвої вологості. Для цього використовується вентиляційна система, яка забезпечує приплив свіжого повітря і видаляє вуглекислий газ і пароподібну вологу з населених кімнат, в тому числі і з мансардного приміщення. Хороший повітрообмін створює комфортні умови існування і можливість повноцінного відпочинку. Система вентиляції виконує наступні функції:

  • створює приплив свіжого повітря;
  • видаляє неприємні запахи, пил, пари, вуглекислий газ і продукти горіння;
  • забезпечує нормальний рівень кисню в житлових приміщеннях;
  • підтримує нормальну вологість повітря в населеному просторі.

Надходить в приміщення повітря проходить через фільтри і подається або примусово, або природним чином, тому системи вентиляції діляться на припливні і природні типи.

Як зробити природну вентиляцію в будинку

При природному типі вентиляції повітрообмін проводиться за рахунок різниці тисків на рівні припливного отвору і аератора, який розташовується на схилі покрівлі. Через систему вентиляційних каналів проводиться очищення повітря в житлових приміщеннях.

Через вентканал в атмосферу. Для припливу повітря в мансардне приміщення можна використовувати сходовий проліт, а в загальнобудинковому витяжному каналі прорізати отвір, декороване гратами, для витяжки. Для того щоб підігріти холодне повітря в зимовий період, використовують припливні вентиляційні клапани, які розміщують поверх радіаторів опалення.

Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

Забір повітря для вентиляції приміщень відбувається через припливний клапан, розташований зверху від радіатора опалення

Для підпокрівельного простору використовується ще один тип природної вентиляції, який не дозволяє намокати і злежуватися утеплювача. Вуличне повітря забирається через карниз і софіти і відводиться через аератори, врізані в скатну покрівлю в районі коника.

Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

Вентиляція підпокрівельного простору дозволять вчасно видаляти конденсат і оберігати дерев’яні покрівельні конструкції від гниття

Вентиляція холодного горища

Безлюдне горищне приміщення не обігрівається і вентилюється за іншим принципом. Житловий простір утеплюється, а горище залишається холодним. Взимку це дозволяє заощадити на опаленні, а в літній час — зберегти комфортну температуру в житлових приміщеннях. Покрівельний пиріг складається з гідроізоляційної плівки, обрешітки і покрівельного матеріалу. Відсутність утеплювача і пароізоляції дозволяє позбутися від підтавлення снігу і утворення полій на даху в зимовий час.

Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

Правильно змонтована вентиляція дозволяє вчасно видаляти вологу і зберігати комфортну температуру в житлових приміщеннях

Потік повітря через софіти виводиться через конькові або точкові аератори. Вентиляційні шахти проходять через горищне приміщення і не впливають на температуру повітря в підпокрівельному просторі. Холодний горище забезпечує збереження кроквяних конструкцій і обрешітки тому, що виключає утворення конденсату навіть на металевих покрівельних покриттях.

Висота вентиляційної шахти

Від висоти вентиляційної труби залежить ефективність роботи системи при будь-яких погодних умовах. Параметри шахти витяжної вентиляції визначаються нормативними документами сп 31-106-2002 і сп 2.3.6.1079–01. З них випливає, що на скатних дахах висота вентиляційної труби залежить від її відстані до коника покрівлі:

  • при відстані до 1,5 м вентканал повинен знаходитися на 50 см вище коника;
  • при розташуванні труби на відстані від 1,5 до 3 м від коника її оголовок повинен розташовуватися на рівні найвищої точки покрівлі;
  • при ще більшому видаленні вентшахти труба повинна доходити до уявної лінії, проведеної від коника під кутом 10 o до горизонту.
    Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

    Висота вентшахти залежить від її розташування щодо коника і регламентується нормативними документами

Для різних регіонів з підвищеними вітровими навантаженнями і снігоутворенням існують поправки до нормативних документів, які потрібно уточнювати у будівельних фахівців і проектувальників.

Відео: природна вентиляція в приватному будинку своїми руками

Теплоізоляція скатної даху

Житлове підпокрівельне приміщення повинно бути ретельно утеплено, і цей процес можна проводити як зовні, так і зсередини. Зовнішній спосіб укладання утеплювача залежить від погодних умов, пов’язаний з труднощами монтажу і використовується рідко. Зазвичай утеплювач укладається зсередини після монтажу гідрозахисної плівки, обрешітки і покрівельного покриття. Розкрій листів теплоізоляційного матеріалу проводиться з припуском, щоб він з натягом входив між кроквами. При цьому виключається утворення містків холоду, а в разі великої ваги листів їх закріплюють натягнутою дротом. Потім кріпиться пароізоляційна плівка, лати і оздоблювальний матеріал.

Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

При укладанні утеплювача необхідно забезпечити вентиляційний зазор до гідроізоляційної плівки

Теплоізолюючі матеріали випускають такі виробники, як rockwool, ursa, isover, knauf та інші. До вибору утеплювача потрібно підходити відповідально і звертати увагу на наступні властивості:

  • невелика вага і вологостійкість;
  • високі теплоізолюючі властивості;
  • стійкість до перепадів температур;
  • відповідність вимогам екологічності та пожежної безпеки.

Утеплювачі випускаються у вигляді рулонів, мають різну товщину і типорозмір, наприклад, 3900 х 1200 х 150 мм або 1170 х 610 х 100 мм, що зручно для доставки і монтажу.

Відео: утеплення скатної покрівлі

Водостічна система скатної покрівлі

Для відведення дощової і талої води на скатних дахах використовується водостічна система, яка потрібна для збору зайвої вологи з даху і відведення її в обладнане місце. Для цієї мети на карнизних звисах встановлюються пластикові або пофарбовані металеві жолоби, воронки і труби різного розміру, вибір яких залежить від площі ската. Водостічна система складається з наступних комплектуючих:

  • кронштейни для кріплення жолобів, які кріпляться не рідше, ніж через 60 см;
  • ринва з ущільнювачами, заглушками і коригуючими елементами. Виставляється з ухилом 2-5 мм на погонний метр в сторону водозбірної воронки;
  • поворотні елементи з внутрішнім і зовнішнім кутом;
  • з’єднувальний перехідник з жолоба на воронку;
  • воронки і водостічні труби з власниками;
  • відгалужувачі кутові під 60 і 72о;
  • каналізаційні фланці.

Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

Водостічна система для будинку збирається зі стандартного набору елементів

Для правильного підбору ширини жолоба і діаметра водостічних труб необхідно врахувати кут нахилу покрівлі і обчислити площу ската. Воронки ставляться через кожні 10 м. Для точного розрахунку розміру жолобів і труб можна скористатися даними довідкових таблиць.

Таблиця: залежність діаметра і ширини ринви від площі ската

площа ската, м2 ширина жолоба, мм діаметр водостічної труби, мм 90-150 100 75 120-250 125 90 200-450 150 110

Кронштейни водостоку кріпляться до монтажу покрівельного покриття і виставляються під ухилом 3–5о на відстані 60-70 см один від одного. Решта елементів монтуються послідовно після ретельної розмітки.

Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

Водостік скатної даху вибирається з урахуванням площі водозбору і кріпиться під ухилом в сторону зливної воронки

Комплектуючі вироби для водостічної системи необхідно купувати у одного постачальника, тому що типорозмір і забарвлення елементів можуть дещо відрізнятися у різних виробників.

Обслуговування скатних покрівель

Обслуговування скатних дахів може носити плановий і позаплановий характер. Необхідність у позапланових роботах виникає в разі стихійних лих, пожеж та інших непередбачених ситуацій. Планове обслуговування необхідно проводити навесні і восени, в зимовий час потрібно також очищати покрівлю від снігу в міру необхідності. Щоб визначити перелік робіт з обслуговування, необхідно провести ретельний огляд, в ході якого перевірити основні вузли покрівлі:

  • справність димоходів і вентканалів, відсутність порушень гідроізоляції;
  • чистоту і цілісність покрівельного покриття і водостічної системи;
  • відсутність перешкод для припливу повітря через софіти;
  • справність карниза, особливо після зими;
  • справність несучих елементів даху, відсутність ознак зволоження, цвілі і гниття;
  • цілісність фронтонів.

Якщо під час огляду виявлені недоліки, необхідно вжити заходів щодо їх усунення.

Пристрій ходових трапів на скатній покрівлі

Безпека при обслуговуванні скатної покрівлі вимагає установки сходів і трапів для доступу до врізних вікон, димоходів і аераторів вентиляційної системи. Для цього виготовляють металеві конструкції шириною 30-40 см, які регулюються відповідно до кута нахилу скатів. Такі вироби дозволяють обслуговувати обладнання, розташоване на покрівлі, і забезпечуються необхідним кріпленням для їх монтажу на несучих конструкції даху.

Скатна покрівля: принципи пристрою, розрахунок, монтаж своїми руками і обслуговування

Для обслуговування димоходів і вентсистем використовуються ходові трапи

Для додання матеріалам трапа антикорозійних властивостей їх поверхні фарбуються водо — і термостійкою фарбою в колір основного покрівельного покриття. Ці конструкції монтуються у верхній частині ската максимально близько до димоходів, венттрубам і іншого важливого обладнання.

Правила експлуатації скатних покрівель в зимовий період

Взимку скатна покрівля вимагає підвищеної уваги. Часті перепади температури і снігопади сприяють утворенню наносів і обмерзання. У цей складний період необхідно виконувати наступні правила:

  • обстежити димоходи і вентшахти на предмет відсутності снігових наносів;
  • після снігопаду перевіряти наявність заметів на ділянках даху;
  • обстежити карнизи і водостічну систему на наявність обмерзання;
  • забезпечити чистоту сходів, трапів і страхувальних вузлів для мотузок;
  • при очищенні від снігу і льоду використовувати інструмент, що виключає пошкодження покрівельного покриття;
  • залишати на даху шар снігу від 3 до 5 см;
  • суворо дотримуватися правил техніки безпеки.

Для полегшення зимової експлуатації покрівлі бажано змонтувати систему автоматичного підігріву покрівлі та водостічної системи. Це обладнання істотно спростить обслуговування скатної даху і забезпечить її збереження.

Відео: очищення скатної даху від снігу

Вам сподобалася стаття? допоможіть проекту!
Наша команда намагається зробити ваше перебування на сайті зручним і корисним. Ми будемо вдячні, якщо ви підтримаєте наш проект, це допоможе нам зробити його ще краще!
Господарям і захищати будинок від холоду і опадів.
