Як насправді працює сушильна машина: повітря, тепло та ворс

22.08.2026

Ви, мабуть, не замислюєтеся про це, коли дістаєте теплий рушник. Але всередині цього білого ящика ховається напрочуд простий механізм. Він засмоктує повітря. Нагріває його. Пропускає крізь мокрі речі. А потім виштовхує вологу з вашої оселі. Якщо ви хочете, щоб ваша сушильна машина працювала ефективно і щоб уникнути ризику займання, вам потрібно точно розуміти, як рухається повітря.

У більшості американських будинків є одна така машина. Щороку будуються мільйони нових. Вони дешеві у виробництві. Надійні. І по суті є великою металевою скринькою з нагрівачем і вентилятором.

Ось що знаходиться всередині:

Обертаючий барабан, в якому знаходиться ваш одяг.
Нагрівальний елемент (електричні спіралі або газове полум’я), який нагріває повітря, що надходить.
Вихлопний патрубок, який виводить пару та ворс із вашого будинку.

Ми розберемо цей пристрій буквально на частини. Спочатку ми простежимо шлях повітря. Потім розглянемо механіку барабана та вентилятора. Нарешті, побачимо, як елементи управління пов’язують усе це воєдино.

Зміст

Циркуляція повітря

Сушильна машина — це замкнутий цикл. Все починається із забору повітря.

Повітря надходить у корпус через отвори внизу чи спереду. Це не просто пасивний процес; його підштовхує вентилятор. Повітря проходить повз нагрівальний елемент. Якщо у вас газова модель, він проходить над пальником. Якщо електрична – потрапляє на розпечені спіралі. Температура повітря різко зростає.

Далі це гаряче повітря потрапляє на барабан. Барабан обертається, перемішуючи одяг, щоб повітря могло дістатися до кожного волокна. Вода у тканині миттєво випаровується. Повітря насичується вологою. Він також захоплює loose волокна – це і є ваш ворс.

Ця суміш гарячого, вологого повітря, наповненого ворсом, не залишається всередині машини. Вона виштовхується через вихлопну трубу. Ця труба зазвичай проходить через стіну чи дах. Саме там вода залишає ваш будинок у вигляді пари.

Якщо цей шлях вихлопний засмічується, все йде не так швидко. Накопичується ворс. Повітрообмін порушується. Нагрівач продовжує працювати, але повітрі нікуди подітися. Температура зростає. Ризик збільшується.

Очищення ворсового фільтра – це перша лінія захисту. Але що щодо самої труби? Їй також треба приділяти увагу. Забур’янений вентиляційний канал — це не просто неефективність. Це загроза займання.

Правильне технічне обслуговування, таке як очищення ворсового фільтра та забезпечення відсутності перешкод у вихлопній трубі, необхідне для ефективної роботи та запобігання пожежам.

Отже, перш ніж турбуватися про датчики чи таймери, перевірте шлях повітря. Якщо повітря не може увійти, воно не може і вийти. А якщо він не може вийти, ваша сушильна машина стає просто дуже дорогим обігрівачем.

Звідки сушарка забирає повітря?

Ви вже знаєте, що тепле вологе повітря виходить через отвір ззаду, прямуючи трубою до зовнішнього вентиляційного отвору. Проте процес починається задовго до викиду повітря. Повітря насправді надходить через отвори на зовнішній стороні машини. Один вентилятор забезпечує рух всього повітряного потоку, але виконує фінальний етап, а чи не початковий.

Ось шлях, що проходить повітря:

Він потрапляє у корпус сушарки через великий отвір спереду.
Повітря проходить повз нагрівальний елемент і потрапляє в барабан.
Повітря проходить через дверцята та затягується вниз через фільтр для ворсу.
Він рухається каналом спереду і потрапляє у вентилятор.
Вентилятор направляє його в задній повітропровід, виштовхуючи назовні з вашого будинку.

Першим компонентом, з яким стикається повітря, є нагрівальний елемент. Потрапивши в корпус, повітря засмоктується через елемент, а потім потрапляє до барабана для одягу.

Джерело тепла

Ви дивитеся на стандартний нагрівальний елемент із ніхромового дроту. По суті, це та сама технологія, що використовується всередині тостеру, тільки у збільшеному та міцнішому виконанні. Якщо ви хочете зрозуміти принцип роботи, пошукайте інформацію про те, як працюють тостери. Принцип є абсолютно ідентичним.

Але є нюанс: він споживає значну потужність. Більшість сушильних машин працюють у діапазоні від 4000 до 6000 Вт. Це не таке вже й мале навантаження.

Повітря затягується через цю сітку. Куди він прямує далі?

Отвори на задній частині барабана. Саме тут тепло безпосередньо передається в барабан, нагріваючи одяг під час його обертання.

Управління повітряним потоком та безпека

Подивіться на металеве штампування праворуч. Це та деталь, яка має великі вирізи. Ця деталь – не просто прикраса. Вона виконує конкретну механічну функцію. Вона контролює коли саме повітря може потрапити в барабан.

Повітря не надходить вільно. Він повинен пройти через нагрівальний елемент спочатку. Штампування діє як бар’єр, доки повітря не пройде цей шлях. Це гарантує, що повітря, що надходить, нагрівається, перш ніж досягне барабана.

Без цієї конструкції холодне повітря могло б обійти нагрівач. Це зіпсувало б цикл сушіння. Сушарка працювала б неефективно. Ваш одяг міг би вийти вологим. Або ще гірше, сушарка могла б перегрітися, якщо повітряний потік десь обмежений.

Ця металева пластина спрямовує потік. Вона змушує повітря проходити через нагрівальну спіраль. Тільки після цього він потрапляє до основної камери. Проста фізика. Пряме слідство.

Примітка: Орієнтація цього штампування має значення. Якщо її встановлено неправильно або ослаблено, повітряний потік може бути порушений. Перевірте посадку при повторному збиранні.

Ви побачите цю деталь біля задньої панелі. Зазвичай вона кріпиться кількома гвинтами. Переконайтеся, що не зриваєте різьблення. Затягуйте їх щільно. Але не надто сильно. Ви не хочете зірвати різьблення на металі.

Якщо ви замінюєте нагрівальний елемент, перевірте це штампування на пошкодження. Корозія може заблокувати отвори. Викривлена пластина може неправильно спрямовувати повітря. Очистіть її, якщо вона брудна. Замініть, якщо її деформовано.

Це невелика деталь. Але вона є критично важливою для правильної вентиляції. Нехтуйте нею, і ви можете зіткнутися з більш тривалим часом сушіння. Або проблемами з електрикою. Штампування забезпечує правильний рух повітря. Через тепло. У барабан.

Куди насправді йде тепло

Коли гаряче повітря потрапляє на вологу білизну, воно не залишається на місці. Він проходить крізь тканину в барабані, збираючи по дорозі вологу. Потім знаходить вихід.

Шлях не складний, але він важливий. Повітря проходить через невеликі отвори навколо дверцят ущільнювача. Звідти він стікає вниз у великий паз у нижній частині дверної рами. Цей паз направляє повітря прямо на фільтр для ворсу.

Якщо цей фільтр для ворсу забитий, весь повітряний потік перекривається. Сушарка перегрівається. Одяг не висихає.

Чистіть фільтр після кожного завантаження. Не раз на три завантаження. Щоразу. Забиті фільтри — головна причина, через яку сушіння працюють так довго. Вони також становлять пожежну небезпеку. Ворс – це паливо. Тепло – це іскра. Вам не потрібні обидва ці фактори одночасно.

Повітря в сушарці не просто перебуває у спокої. Спершу він проходить через фільтр для ворсу. Це перша лінія захисту. Від фільтра потік прямує вниз по повітропроводу, розташованому в передній частині машини. Цей шлях веде безпосередньо у вузол вентилятора.

Вентилятор всередині має відцентровий тип. Це означає, що він працює за рахунок швидкого обертання. Коли обертаються лопатки, вони використовують відцентрову силу, щоб викидати повітря назовні. Уявіть собі колесо. Повітря засмоктується із центру. Потім він виштовхується через повітропровід, розташований у задній частині сушарки. Це створює повітряний потік, який сушить ваш одяг.

Якщо вентилятор уповільнює хід або зупиняється, накопичується тепло. Ворс спалахує. Уся система залежить від цього руху.

Чому конструкція вентилятора запобігає пожежі

Ви можете поставити запитання, чому тут використовуються відцентрові вентилятори. Вони добре справляються із високим опором. Ворс забиває димарі. Пил блокує фільтри. Звичайний вентилятор може затихнути. Відцентровий продовжує нагнітати повітря, навіть якщо він частково заблокований. Він підтримує тиск. Це запобігає перегріву сушарки.

Але ж це не панацея. Вам все одно потрібно чистити фільтр для ворсу. Щоразу. Якщо ви пропустите цю процедуру, фільтр заб’ється. Повітря не зможе надходити всередину. Вентилятор працюватиме з більшим навантаженням. Двигун відчуватиме напругу. Температура збільшиться. Саме тоді виникають проблеми.

Що змушує барабан обертатися?

Вентилятор переміщує повітря. А що щодо одягу? Вона має перевертатися. Без перевертання одяг збивається в грудки. Одна сторона залишається мокрою. Інша сторона обгорає. У розділі розглядається система приводу. У ній пояснюється, як обертається барабан. Але поки що зосередьтеся на повітрі. Якщо повітря не рухається, сушарка – це просто гаряча скринька. А гарячі ящики із ворсом небезпечні.

Тримайте впускний отвір чистим. Перевіряйте повітропровід за сушаркою один раз на рік. Якщо ви бачите накопичення пилу, витягніть пристрій. Пропилісосьте задню частину. Це триватиме десять хвилин. Це запобігатиме пожежі в будинку вартістю $20 000.

Відкрийте панель сушарки, і ви, можливо, очікуєте побачити складний редуктор. Шестерні? Ні. Ланцюги? Зазвичай ні. Натомість ви виявите напрочуд просту конструкцію. Сам барабан виконує роль шестерні.

Або, точніше, величезного шківа.

Двигун не зачіпляється безпосередньо з барабаном. Він надає руху маленький шків. Співвідношення між величезним діаметром барабана та цим невеликим шківом двигуна виконує всю роботу. Проміжні шестерні непотрібні. Тільки фізика та важіль.

На зображенні вище можна побачити тонкий ремінь, обгорнутий навколо барабана. Цей ремінь — єдиний зв’язок між двигуном та барабаном. Це прямий привід. Просто. Ефективно. І схильна до виходу з ладу за відсутності обслуговування.

Чому сушарки використовують шківи замість шестерень

Більшість людей вважають, що обертальний рух потребує шестерень. Подумайте про коробку передач автомобіля. Годинник. Велосипед. Всі вони рухаються шестернями. Але сушарки йдуть іншим шляхом.

Барабан є гігантським шківом. Двигун обертає маленький шків. Ремінь передає цей рух. Різниця в розмірах створює момент, що крутить. Більше оборотів, менше сили. Ідеально для перемішування одягу.

Шестерні додають тертя. Вони зношуються. Вони дорогі. Шківи? Просто гумова стрічка та два колеса. Дешевше. Тихіше. Легше замінити.

Ця конструкція є стандартною для більшості сушарок з фронтальним та верхнім завантаженням. Ви не знайдете внутрішніх шестерень на валу барабана. Барабан вільно обертається на роликах чи санках. Ремінь тягне його. Ось і все.

Роль ременя в роботі сушарки

Ремінь – це серце приводної системи. Це тонка посилена гумова петля. Вона охоплює барабан і шків двигуна. Іноді вона також проходить довкола натяжного ролика. Цей ролик підтримує натяг. Без натягу ремінь прослизає. Сушарка перестає обертатися. Одяг залишається мокрим.

Коли ремінь рветься, сушарка видає гучний вереск. Або нічого. Тишу. І купу вологої білизни.

Заміна ременя – поширений ремонт. Це просто. Але вам потрібно отримати доступ до барабана. А це означає, що потрібно зняти передню чи задню панель. Залежно від моделі.

Інструменти, які вам знадобляться:
– Викрутка (зазвичай хрестова)
– Плоскогубці
– Новий ремінь (перевірте номер вашої моделі)
– Ліхтарик (там темно)

Дотримуйтесь техніки безпеки. Вимкніть сушарку від мережі. Конденсатори можуть зберігати заряд. Навіть коли пристрій вимкнено. Будьте обережні.

Система натягу натяжного ролика

Багато сушилах використовується натяжний ролик. Це не просто пасивне колесо. Він утворює тиск. Він тримає ремінь у натягнутому стані. Без нього ремінь ослабне. Прослизатиме. Згорить.

Натяжний ролик обертається на підшипнику. Підшипники виходять із ладу. Коли це відбувається, ви чуєте скрегіт. Або вереск. Іноді підшипник заклинює. Ремінь рветься. Сушарка зупиняється.

Перевіряйте натяжний ролик під час заміни ременя. Поверніть його вручну. Він має обертатися плавно. Без хрускоту. Без галасу. Якщо він працює важко, замініть і його. Це дешева страховка.

Усунення несправностей, пов’язаних з ременем сушарки

Як дізнатися, що ремінь

Уважно огляньте систему приводу. Ви побачите невелику срібну шків, приховану під великим чорним шківом. Саме ця срібна деталь є тією, якою фактично проходить ремінь. Ремінь проходить через цей срібний шків, огинає чорний шків і нарешті охоплює сам барабан.

Чорний шків не призначений для приводу ременя. Він потрібний для його натягу. Уявіть його як натяжний ролик із пружиною. Коли ви надягаєте ремінь, вам потрібно відвести чорний шків від його вихідного положення. Пружина чинить опір. Саме цей опір створює натяг ременя. Без натягу пружини ремінь просто прослизатиме на шківі двигуна. Жодного обертання. Жодного розподілу тепла. Тільки галаслива і марна сушильна машина.

Ось логіка устрою. Один електричний двигун виконує дві задачі. Він обертає барабан. Він обертає вентилятор нагнітачів. Може здатися, що це окремі двигуни. Але це негаразд. Вони мають загальний вал або принаймні загальний вихідний привід. Ремінь барабана надягається на одну частину цього приводу. Ремінь вентилятора – на іншу.

Як працює система натягу ременя

Тут люди найчастіше помиляються. Вони намагаються натягнути ремінь силою. Рвуть його. Ламаючи пружину. Або залишають його надто слабким. Ремінь одразу ж прослизає.

Механізм relies на тому, що пружина тягне чорний шків у бік двигуна. Це створює зазор, необхідний установки ременя. Але як тільки ремінь встановлений, натяг пружини утримує ремінь щільно притиснутим до барабана та срібного шківа.

Якщо ви замінюєте ремінь, потрібно відтворити цю точну геометрію. Відтягніть чорний шків. Спочатку надягніть ремінь на срібний шків. Потім чорний. Зрештою, закріпіть його на барабані. Він має бути натягнутим. Він і має бути натягнутим. Якщо ви можете рухати ремінь вгору і більше, ніж на дюйм, він занадто слабкий. Пружина недостатньо сильна, щоб компенсувати розтягнутий ремінь. Вам потрібний новий ремінь.

Які деталі задіяні?

Ви купуєте не просто ремінь. Ви маєте справу із системою.

Ремінь: Він гумовий. Зазвичай армований тканиною чи кордами. Він повинен витримувати тепло та тертя. Не купуйте найдешевший на полиці. Він прослужить місяць.
Срібний шків: Це ведений шків на барабані. Перевірте його на наявність тріщин. Якщо він сколотий, ремінь швидко зноситься.
Чорний шків: Це натяжний ролик. Перевірте пружину. Чи не corroded вона? Чи не зламана вона? Якщо пружина слабка, натяг буде слабким. Ремінь прослизатиме.
Двигун: Зазвичай це універсальний двигун. Він обертається в обох напрямках, залежно від налаштувань таймера. Але для ременя напрямок не має значення. Просто переконайтеся, що вал не зірвано.

Техніка безпеки

Вимкніть сушильну машину від мережі. Серйозно. Не просто вимикайте автомат. Висмикніть вилку. Поблизу двигуна знаходиться компонент високої напруги. Ви не хочете отримати удар струмом, борючись із натягнутим ременем.

Також будьте обережні із пружиною на чорному шківі. Вона перебуває під натягом. Якщо ви

Більшість людей вважають, що барабан сушарки обертається на підшипниках. Це негаразд.

Підшипників там нема.

Тоді як він витримує вагу мокрих рушників?

Секрет знаходиться позаду. Фланець з’єднується із простою втулкою. Саме ця втулка дозволяє фланцю обертатися. Барабан кріпиться болтами безпосередньо до цього фланця.

Ця конструкція дешева. Вона проста. Вона працює — поки що не перестане.

Чому виходять з ладу втулки

Втулки зношуються. Тертя їх руйнує. Згодом барабан починає вібрувати. Ви чуєте стукіт. Ви відчуваєте запах палаючої гуми.

Якщо ваша сушарка шумить, перевірте втулку. Найчастіше саме вона є причиною проблеми.

Як перевірити втулку сушарки

Вимкніть сушарку від мережі.
Зніміть верхню панель.
Подивіться на задню частину барабана.
Знайдіть фланець.
Поверніть його рукою.

Якщо він скрипить чи хрумтить — він несправний. Замініть його.

Необхідні інструменти

Вам знадобиться небагато.

Набір викруток
Набір накидних ключів (або тріскачка з головками)
комплект запасних втулок
Робочі рукавички

Безпека насамперед. Вимкніть пристрій від мережі. Мокрий одяг важкий. Слизовий інструмент може завдати шкоди.

Які сушарки використовують цю конструкцію?

Більшість брендів.

Whirlpool. Maytag. GE. Amana.

Перевірте власну модель. Система “фланець-втулка” є стандартною для тисяч одиниць техніки.

Чому не підшипники?

Ціна. Складність. Обслуговування.

Втулки дешевші у виробництві. Їм не потрібні ущільнення. Їм не потрібне змащення.

Але вони зношуються швидше.

Підшипники служать довше. Вони дорожчі. Вони важчі.

Для побутової техніки масового ринку втулки виграють за ціною. Вони програють за довговічністю.

Що відбувається при поломці

Барабан трохи опускається. Він треться об задню панель. Накопичується тепло. Пластик плавиться.

Ви можете побачити чорний пил. Це матеріал зношеної втулки.

Якщо ігнорувати проблему, фланець трісне. Потім барабан вийде з ладу.

Як замінити втулку

Це просто. Але місця замало.

Вам доведеться висунути барабан уперед. Або зняти задню панель. Залежить від моделі.

Деякі барабани висуваються. Для деяких потрібне розбирання.

Перевірте посібник з обслуговування. Або знайдіть відео для конкретної моделі.

Підходять іgeneric (неоригінальні) втулки. Оригінальні запчастини (OEM) краще. Вони сідають щільніше. Вони служать довше.

Реальність самостійного ремонту

Ви можете це зробити самі.

Але будьте обережні. Барабан важкий. Панелі мають гострі краї.

Дійте не поспішаючи. Помічайте гвинти.

Сушарка, що хитається, – небезпечна сушарка. Вона може перекинутися. Вона може спалахнути.

Чи не ризикуйте. Полагодьте її.

Або викличте майстра.

Деякі люди вважають за краще викинути сушарку. Нові коштують дешевше, ніж ремонт. Але це марнотратно.

Ремонт заощаджує гроші. Він заощаджує місце на звалищі. Це дає вам тему для розмови за вечерею.

Втулка невелика. Проблема велика.

Замініть втулку. Врятуйте сушарку.

Або ні.

Барабан обертається не за металом. Він ковзає по двох білих пластикових подушечках, прикручених до верхньої частини опорної конструкції. Тертя зведено до мінімуму. Барабан плавно рухається. Це проста конструкція, але важлива для довговічності.

Управління

Не шукайте тут управління управління. Її немає. Електроніки тут нема. Замість неї – механічний комп’ютер. Він складається з шестерен, кулачків, електричних контактів та двигунів. Ви повертаєте ручку. Машина реагує. Апаратна логіка замінює цифровий код.

Перемикач циклів

Ручка управління циклом – це інтерфейс. Поверніть її. Виберіть цикл. Визначте час. Це все, що ви можете зробити. Але що відбувається усередині цього пластикового корпусу?

Цей перемикач – не просто просте увімкнення/вимкнення. Це складний механізм. Поворот ручки активує різні профілі кулачків. Ці кулачки натискають на електричні контакти. Ланцюг замикається або розмикається залежно від положення. Ви фізично керуєте електрикою за допомогою механічного зусилля.

Чому це важливо? Тому що, коли електроніка виходить з ладу, механічні частини часто можна відремонтувати. Шестірні можна замінити. Контакти можна почистити. Цифрова плата означає заміну всього пристрою. Механічний підхід дозволяє ремонтувати.

Перемикач циклів перетворює ваш намір у фізичний рух, який потім запускає електричну послідовність.

Щоб зрозуміти, як це працює, потрібно зазирнути усередину. Зніміть ручку. Подивіться на стопку кулачків. Зверніть увагу на те, як кожне положення відповідає певному контакту. Тривалість циклу визначається формою кулачка. Тип циклу визначається тим, які контакти задіяні.

Спершу це не здається інтуїтивно зрозумілим. Але це логічно. Як тільки ви зрозумієте профілі кулачків, зможете діагностувати проблеми. Сушарка працює занадто довго? Перевірте кулачок. Нагрів не включається? Перевірте контакт.

Так обслуговують машину, яка відмовляється вмирати. Ви вивчаєте мову шестерень та контактів. Ви стаєте вільним у механічній логіці. І коли ламається сучасна техніка, саме ви можете її полагодити.

У цьому є задоволення. Ви відчуваєте клацання. Ви бачите рух. Це чесна робота.

Мотор всередині вашого циклічного перемикача

Переверніть пристрій. Подивіться на задню панель. Ви побачите невеликий мотор, встановлений там. Він щільно прилягає до корпусу.

Це не просто декоративний елемент. Це двигун, що приводить у дію весь механізм. Мотор безпосередньо з’єднаний із внутрішніми компонентами перемикача. Коли ви натискаєте кнопку або повертаєте ручку, цей маленький вузол запускається. Він перетворює електричну енергію на механічний рух. Цей рух переміщує контакти усередині. Воно розмикає чи замикає ланцюг. Просто, правда?

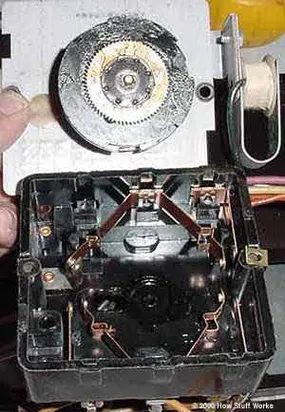

Розгляньте уважніше. На зображенні нижче показано двигун, викручений з корпусу перемикача. Зверніть увагу на точки кріплення. Зазвичай це невеликі гвинти чи пластикові затискачі. Якщо ви плануєте його зняти, переконайтеся, що у вас є відповідна викрутка. Тут часто використовується хрестова викрутка (Phillips). Будьте обережні з проводами. Вони часто бувають тонкими та тендітними. Один необережний ривковий рух може призвести до обриву з’єднання.

Чому це важливо для вас? Тому що при виході з ладу циклічного перемикача найчастіше виходить із ладу саме цей мотор. Шестерні стираються. Обмотки перегорають. Пластиковий корпус тріскається. Якщо ви знаєте, як виглядає двигун, ви зможете швидше діагностувати проблему. Вам не потрібно замінювати весь блок, якщо несправний лише двигун. Іноді можна знайти заміну двигуна окремо. Це заощаджує гроші. Це заощаджує час.

Стан викрученого двигуна демонструє більше, ніж просто сам двигун. Ви можете побачити кріпильні кронштейни. Вони утримують двигун на місці, незважаючи на невеликі вібрації під час роботи. Вібрація – це нормально. Але якщо кронштейни ослаблені, двигун може зміститися. Усунення викликає знос. Зношування призводить до поломки. Перевірте гвинти, перш ніж зібрати пристрій назад. Затягуйте їх акуратно. Не перетягуйте і не зірвіть різьблення. Пластик легко ушкоджується.

Чи варто цих зусиль? Залежить від рівня майстерності. Якщо ви почуваєтеся впевнено під час роботи з базовою електронікою — так. Якщо ні, можливо, краще придбати новий перемикач. Але розуміння того, як він розуміється, допоможе вам уникнути майбутніх проблем. Ви знатимете, на що звертати увагу. Ви знатимете, що ламається. І ви знатимете, як це виправити. Або хоча б знатимете, коли варто покликати когось іншого.

Двигун маленький. Він тихий. Він виконує велику роботу. Без нього циклічний перемикач – просто пластикова коробка. З ним – функціональний пристрій. Поважайте цього маленького помічника. Поводьтеся з ним дбайливо. І якщо він вийде з ладу, замініть його, перш ніж він потягне за собою весь решту перемикача.

Двигун у механічному таймері не просто обертається; він надає руху точну послідовність рухів. В основі цієї системи лежить шестерня на двигуні, яка обертається з дуже низькою швидкістю. Ця маленька шестерня зачіпляється з шестірнею всередині корпусу перемикача. Взаємодія між цими двома шестернями створює значне зниження швидкості. В результаті перемикач обертається ще повільніше, ніж сам вхідний двигун. Таке зниження швидкості необхідне точного відліку часу протягом годин, а чи не секунд.

Стек кулачків та зв’язок з циферблатом

Двигун, що обертається з низькою швидкістю , прямо рухає шестерню на циферблаті. Цей циферблат механічно пов’язаний з критично важливим компонентом: набором з чотирьох кулачків. Ці кулачки розташовані вертикально однієї осі. Кожен кулачок у стеку відповідає одному контакту усередині складання перемикача.

Взаємодія проста, але точна. Коли двигун обертається, шестерня на циферблаті повертає стек кулачків. Кожен кулачок має певний профіль. Коли виступаюча частина кулачка тисне на відповідний контакт, вона замикає або розмикає електричний ланцюг. Саме так механічний таймер управляє такими приладами, як лампи, вентилятори чи обігрівачі. Кожен із чотирьох контактів активується одним із чотирьох кулачків.

Точність шестерні на двигуні та шестерні всередині перемикача гарантує, що чотири кулачки задіяють чотири контакти у точно запланований час.

Чому ця конструкція важлива

Якщо ви ремонтуєте або замінюєте механічний таймер, розуміння розташування шестерень і кулачків є ключовим. Двигун забезпечує потужність. Шестірня на циферблаті передає цю потужність. Чотири кулачки перетворять обертання на дію. А чотири контакти виконують команду увімкнення/вимкнення.

Застряглий кулачок може перешкодити двигуну обертати шестерню на циферблаті. Корродовані контакти можуть не спрацьовувати, навіть якщо шестерня всередині перемикача рухається правильно. Шестірня на двигуні повинна правильно зачіплятися з шестернею всередині перемикача, щоб підтримувати повільне, рівномірне обертання, необхідне для точного відліку часу.

Коли двигун виходить з ладу, шестерня на циферблаті зупиняється. Чотири кулачки завмирають. Чотири контакти залишаються у своєму останньому положенні. Відсутність руху шестерні всередині перемикача означає відсутність руху кулачків. Вся система залежить від того, що шестерня на двигуні приводить в рух шестірню всередині перемикача, яка рухає циферблат, який обертає чотири кулачки, які управляють чотирма контактами.

Це ланцюг. Зламайте одну ланку. Таймер зупиниться.

Перевірте шестерню на двигуні на наявність стертих зубів. Огляньте шестерню всередині перемикача щодо зносу. Перевірте чотири кулачки на наявність сміття. Перевірте кожен із чотирьох контактів на наявність ланцюга. Двигун повинен обертати шестерню на циферблаті плавно. Якщо він завмирає, можливо, шестерня всередині перемикача заїдає.

Чотири кулачки повинні співпадати з чотирма контактами. Неспіввісність викликає нестабільне перемикання. Шестірня на двигуні повинна приводити в рух шестерню всередині перемикача без

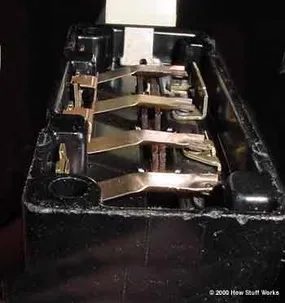

Геометрія контактів

Це не випадковість. Кожна із чотирьох точок контакту має унікальний вигин. Вони розташовані вертикально зі зміщенням усередині корпусу, тобто жоден з них не перебуває на одному рівні. Ви починаєте з нижнього лівого контакту, який розташований у нижній точці. Рухаючись проти годинникової стрілки, висота зростає. Верхній лівий контакт займає найвищу позицію у стосі.

Цей вертикальний розподіл продумано заздалегідь. Воно визначає, який кулачок взаємодіє з яким дротом. На еталонних зображеннях можна побачити чотири різні шари кулачків. Кожен шар точно відповідає певній висоті контакту. Верхній лівий контакт з’єднується з верхнім кулачком. Нижній лівий — із найнижчим. Це механічна ієрархія, закладена у сам корпус.

Підключення перемикача циклів до кнопок нагріву

Розглядайте перемикач циклів як таймер для серця вашої сушарки. Він не просто відраховує секунди; він визначає, як довго будуть активні нагрівальні елементи. Але ось у чому проблема: цей таймер тісно пов’язаний з кнопками вибору режиму нагрівання. Ви не можете перевести важіль, не натиснувши кнопки, а кнопки не зможуть виконати завдання без перемикача, що задає тривалість.

Ця система управляє тим, які елементи працюють зараз. Логіка проста, хоча внутрішня проводка не завжди очевидна для новачка.

Жоден елемент не активний: Через барабан проходить тільки холодне повітря. Це режим «повітряне пухування» або делікатне прання.
Активний один елемент: Повітря стає теплим. Підходить для синтетичних тканин або речей, які не можна піддавати сильному нагріванню.
Активні обидва елементи: Повітря стає гарячим. Це режим для щільної бавовни, рушників та джинсів, що потребують інтенсивного сушіння.

Якщо ваша сушарка працює, але ніколи не нагрівається, проблема рідко полягає лише у термостаті. Почніть із перевірки взаємодії між перемикачем циклів та кнопками вибору нагріву. Якщо таймер просувається, але нагрівання не включається, можливо, порушено з’єднання між перемикачем та ланцюгом нагрівальних елементів.

Як насправді працює перемикач температури сушарки

Кнопки на панелі керування вашої сушарки – це не просто перемикачі. Це механічне блокування.

Натисніть одну з чотирьох кнопок вибору температури. Вона залишається натиснутою.

Натисніть іншу. Перша кнопка вискочить. Нова кнопка заблокується на місці.

Це не випадковість. Це механізм вибору нагрівального елемента сушарки, вбудований в передню частину машини. Усередині панелі ви знайдете набір металевих пластин, які ковзають одна щодо одної.

Уявіть їх як личинки у замку.

Кожна пластина відповідає певному ланцюгу. У будь-який момент часу можлива лише одна конфігурація суміщення. Пластини фізично блокують інші налаштування. Це запобігає одночасній активації двох рівнів нагріву. Це забезпечує безпеку проводки. Це запобігає перегріву двигуна.

Пластини також визначають, які нагрівальні спіралі одержують харчування.

Низьке нагрівання включає лише меншу спіраль.
Середнє нагрівання частково активує обидві спіралі.
Високе нагрівання подає повну напругу на основну спіраль.

Якщо пластини зношені, кнопки можуть заїдати. Або ще гірше, вони можуть не блокуватися. В результаті ви можете залишитись без нагріву. Або отримати надто сильне нагрівання.

Перевірте пластиковий затискач за панеллю, якщо кнопки здаються вільними. Ослаблений затискач означає, що пластини не можуть вільно ковзати.

Вам не потрібно замінювати всю панель керування, якщо пластини не тріснули. Іноді досить просто очистити напрямні засобом очищення контактів. Накопичується пил. Попадає бруд. Пластини заїдають.

Якщо ви робите це самостійно, спочатку вимкніть сушарку від мережі. Серйозно. Напруга всередині цієї панелі є навіть тоді, коли машина вимкнена, якщо таймер перебуває в положенні «робота».

Відкрутіть гвинти, які тримають консоль керування. Відкиньте її назад. Не тягніть за дроти. Подивіться на задню частину вузла кнопок. Ви побачите металеві важелі, з’єднані з таймером.

Механізм таймера сушарки за кнопками наводить пластини у рух. Коли повертається таймер, він штовхає пластини вперед або назад. Вибір температури це просто положення, в якому зупиняються пластини.

Якщо сушарка працює, але не гріє, проблема може бути не в нагрівальних елементах. Вона може бути у перемикачі за кнопками. Пластини замикають ланцюг лише за повного натискання. Якщо пластик стерся, пластина не натискається глибоко. Перемикач не замикається. Нема нагріву.

Замініть ручку керування, якщо вона зношена. Замініть вузол перемикача, якщо підгоріли контакти. Але збережіть пластини. Вони зазвичай неруйнівні.

Очистіть їх. Злегка змастіть графітовим спреєм. Ніколи не використовуйте WD-40. Він притягує пилюку. Він перетворюється на бруд. За шість місяців вам знову доведеться сюди повертатися.

Система проста. Витончена, навіть. Механічна логіка виконує те, що часто не можуть створити електронні системи: вона нав’язує правила. Ви не можете одночасно увімкнути високий і низький нагрів. Метал не дозволить вам це зробити.

Якщо тільки метал не зламаний.

Тоді ви залишаєтеся віч-на-віч зі своєю проблемою.

Механіка всередині тумблера

Всередині корпусу ви бачите набір із чотирьох контактів. У цьому немає жодної магії. Це просто метал. Коли ви клацаєте тумблером, ви керуєте системою пластин. Ці пластини рухаються. Вони відкривають або замикають різні комбінації контактів.

Положення тумблера визначає електричний ланцюг. Натисніть кнопку в один бік. Натисніть іншу. Внутрішня геометрія змінюється.

Візуалізація з’єднання

До цього пояснення зазвичай додаються ряд діаграм. Ці зображення показують фізичну реальність. Вони ілюструють, як натискання кнопок вирівнює пластини. Вирівнювання змінюється. Цей рух піднімає або опускає штирі, які з’єднують контакти.

Уявіть це як фізичний міст. Ви створюєте або розриваєте ланцюг, переміщуючи металеві штирі. Штирі є ключовими. Вони стосуються контактів, щоб замкнути шлях. Вони відсуваються, щоб розірвати його. Пластини контролюють висоту цих штирів.

Чому важливі чотири контакти

Більшість стандартних вимикачів мають три клеми. 4-позиційний вимикач відрізняється. Йому потрібні чотири контакти для обробки кількох шляхів. Це дозволяє керувати світлом із більш ніж двох місць. Внутрішні штирі та пластини працюють узгоджено. Вони створюють необхідну логіку перемикання.

Що потрібно знати для встановлення

Вам не потрібно розбирати вимикач для встановлення. Але розуміння наявності чотирьох контактів допомагає. Вам потрібно знати, яка клема є спільною, а які прохідними. Це визначають внутрішні штирі. Якщо ви підключите його неправильно, вимикач стане марним. Пластини будуть рухатися. Контакти не вирівняються правильно. Світло або не вмикатиметься, або не вимикатиметься.

Внутрішні штирі маленькі. Вони можуть погнутися. Поводьтеся з вимикачем обережно. Не використовуйте силу до тумблера. Якщо він заїдає, внутрішні пластини можуть бути заклинені. Контакти можуть бути зношені. Заміна часто дешевша за ремонт. Чотири контакти запаяні всередині. Ви не можете їх відремонтувати. Ви замінюєте весь блок повністю.

Прихована складність

Виглядає просто. Пластиковий корпус та важіль. Але чотири контакти та рухливі штирі роблять основну роботу. Вони керують струмом. Вони витримують навантаження. Коли ви клацаєте вимикачем, ви довіряєте цьому внутрішньому механізму. Він працює, тому що пластини вирівнюють штирі із контактами. Точно. Щоразу.

Це складно? Тільки якщо намагатись зрозуміти це, дивлячись на зовнішню частину. Щоправда всередині. І це просто метал щодо металу.

Подвійні температурні запобіжники

Сушильні машини – це не просто нагрівальні камери. Вони спираються на два окремих температурних вимикача, щоб запобігти перегріву та займанню. Це не рекомендації. Це жорстко підключені захисні пристрої. Коли внутрішня температура досягає певного значення, ланцюг розривається. Живлення відключається. Барабан зупиняється. Просто, механічно та ефективно.

Перший датчик розташований поруч із фільтром для ворсу. Подивіться на передню панель, трохи відсунувши її назад. Ви побачите датчик праворуч. Зліва помітні шість отворів, виконаних у зовнішньому краї барабана. Це не декоративні елементи. Це таймінгові вентиляційні отвори. Коли барабан обертається, ці отвори проходять перед датчиком, обдуючи його гарячим повітрям. Це дозволяє датчику зчитувати фактичну температуру повітря усередині барабана. Якщо температура стає надто високою? Датчик негайно активує вимкнення.

Але недолік цієї конструкції.

Що якщо приводний ремінь порветься? Барабан перестає обертатися. Отвори більше не співпадають із датчиком. Датчик знаходиться в прохолодному повітрі, в той час як нагрівальний елемент продовжує нагрівати все всередині. Чи якщо випускний шланг повністю забитий ворсом? Повітря не проходить через барабан. Датчик не відчуває тепла. Він залишається холодним. Він не спрацьовує.

Саме тому вам потрібний другий вимикач.

Друга система безпеки

Другий датчик розташований ближче до нагрівальних елементів. Він відстежує безпосередні наслідки засмічення. Якщо потік повітря припиняється, повітря поблизу цього датчика швидко нагрівається. Йому не треба чекати, доки нагріється весь барабан. Як температура досягає певного порогового значення, датчик відключає живлення. Це страховка у разі відмови основних систем безпеки.

Технічне обслуговування фільтрів для ворсу та безпека повітроводів

Ви повинні чистити фільтр для ворсу після кожного завантаження. Це обов’язкова вимога. Забитий фільтр перекриває потік повітря. Перекритий потік повітря призводить до збільшення часу сушіння. Це також створює пожежну небезпеку. Ворс дуже горючий. Підтримка чистоти шляху відведення повітря є першою лінією оборони.

А що, якщо повітропровід за машиною заблокований?

Сушильна машина не може працювати ефективно при засміченому витяжному повітроводі. Вологотіти нікуди подітися. Тепло нікуди йти. Сушильна машина працює з більшим навантаженням. Вона довше служить у сенсі кількості відпрацьованих годин, але не у сенсі загального терміну служби. Ризик перегріву значно зростає. Ризик займання перестає бути просто можливістю; він стає ймовірністю.
