Будівельна галузь швидко розвивається завдяки інтеграції інформаційного моделювання будівель (BIM) і принципів економічного будівництва. Це не поодинокі тенденції; вони підсилюють один одного. BIM забезпечує цифрову основу, а методології економічного будівництва забезпечують ефективність і скорочення відходів. Ця синергія найбільш очевидна в 4D-плануванні, потужній техніці, яка пов’язує BIM-моделі з графіками проекту. У цій статті розглядається, як працює 4D-планування, які його переваги та як його можна ефективно використовувати в проектах, особливо якщо інтегровано з Last Planner System.
Зміст

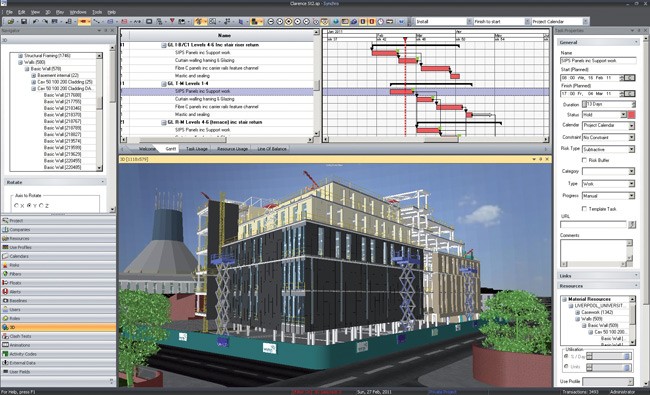

Що таке 4D планування?
4D-планування додає часовий вимір до 3D-моделі BIM. По суті, він пов’язує будівельні дії з пов’язаними об’єктами BIM, створюючи динамічне візуальне представлення прогресу проекту. Графіки можна імпортувати з традиційного програмного забезпечення (MS Project, Primavera) або створювати безпосередньо в 4D-платформах (Navisworks, Synchro, VICO).
Основною перевагою є візуалізація. На відміну від статичних двовимірних креслень або діаграм Ганта, 4D дозволяє зацікавленим сторонам віртуально «побудувати» проект до початку фактичного будівництва, виявляючи потенційні конфлікти або неефективність на ранніх стадіях. Цей проактивний підхід значно покращує можливість створення та робочий процес.
Сила візуалізації
Цінність 4D полягає в його здатності чітко передавати складну інформацію. Замість того, щоб покладатися на словесні пояснення, зацікавлені сторони можуть точно бачити, коли і як будуть побудовані різні елементи проекту. Це особливо важливо для великих, складних проектів, де неправильне спілкування може призвести до дорогих затримок.
Сучасні інструменти поширюють цю візуалізацію на сайт. Бригади можуть отримати доступ до 4D-моделей на мобільних пристроях або стаціонарних терміналах, оновлюючи статуси завершення в режимі реального часу. Це створює динамічне спільне розуміння прогресу, сприяючи співпраці та підзвітності. Концепція KanBIM – візуалізація робочого процесу на основі розташування – ще більше підвищує ефективність роботи на місці.
Окрім фізичної структури, 4D також може відображати логістику об’єкта, постачання матеріалів і навіть майбутні операційні витрати (5D, 6D, 7D). Незважаючи на те, що останні вимірювання все ще досягають консенсусу в галузі, вони підкреслюють потенціал цілісного управління проектами.
4D інтеграція з найновішою системою планування
Найефективніша реалізація 4D-планування не просто документує вже існуючий план; він активно підтримує сучасні методології планування, такі як остання система планувальника. Ця система наголошує на плануванні за витягуванням, коли завдання призначаються на основі поточних зобов’язань, а не зверху вниз.
Завдяки інтеграції з найновішою системою планування 4D-планування підвищує надійність плану, забезпечуючи якість за чотирма ключовими критеріями:
- Сфера застосування: BIM дозволяє командам миттєво кількісно визначити потреби в матеріалах (наприклад, кубічні фути бетону), забезпечуючи реалістичні зобов’язання.
- Послідовність: Обертання моделі, розрізання та прозорість допомагають бригадам визначити оптимальну послідовність будівництва відповідно до проекту.
- Дійсність: Параметри об’єкта BIM (наприклад, замовлений матеріал, доставлений матеріал) повідомляють про готовність завдання, зменшуючи неоднозначність.
- Впевненість: Чітке візуальне представлення зменшує непорозуміння між керівництвом проекту та працівниками, утримуючи всіх узгоджених із запланованою роботою.
Висновок
4D планування більше не є футуристичною концепцією; це практичний інструмент, який приносить відчутну користь будівельним проектам. Завдяки поєднанню візуальної потужності BIM з ефективністю ощадливих методологій 4D покращує комунікацію, зменшує кількість помилок і покращує загальну ефективність проекту. Ключовим моментом є активна інтеграція 4D із сучасними системами планування, такими як останні планувальники, перетворюючи його з інструменту документування на невід’ємну частину виконання проекту.
Потенціал для подальших інновацій залишається високим, оскільки галузь досліджує інтеграцію додаткових розмірів (5D, 6D, 7D) і вдосконалює робочі процеси, щоб максимізувати переваги цієї потужної технології.
