Особливості створення односхилого даху своїми руками і послідовність виконання робіт

18

Для господарських приміщень одним з найпростіших, зручних і дешевих варіантів влаштування даху буде односхилий конструкція. Її можна зробити своїми руками, а будматеріалів потрібно в 2-3 рази менше, ніж на двосхилий аналог. Односхилий дах просто монтувати, до того ж при малому ухилі вона відмінно протистоїть вітровим навантаженням, тому популярна в південних регіонах, де часто буває сильний і поривчастий вітер.

Зміст

  • Особливості зведення односхилого даху

    • Плюси і мінуси односхилого даху
  • Підготовчий етап, вибір матеріалів
  • Розрахунок односхилого даху

    • Кут нахилу ската і висота підйому фасадної стіни

      • Таблиця: значення синуса і тангенса різних кутів для розрахунку односхилим даху
      • Мінімальний ухил односхилим дахів
    • Розрахунок крокв
    • Розрахунок балок перекриттів

      • Таблиця: залежність перетину балок від кроку їх укладання і довжини прольоту
      • Відео: порядок розрахунку елементів кроквяної системи і покрівельного матеріалу
  • Монтаж кроквяної системи

    • Крокви з профільної труби
    • Крок крокв

      • Таблиця: залежність кроку установки крокв від їх розмірів
    • Відео: односхилий дах-пристрій, покроковий монтаж
  • Покрівельний пиріг односхилого даху

    • Гідроізоляція
  • Вентиляція будівлі з односхилим дахом
  • Вибір і монтаж покрівельного покриття своїми руками

    • Профнастил

      • Відео: пристрій односхилого даху з профнастилу
    • Ондулін
    • Шифер

Особливості зведення односхилим даху

Для житлових приміщень односхилий дах використовується дуже рідко, але якщо вам треба покрити гараж, терасу або будь-яке підсобне приміщення, то це один з найбільш практичних і доступних варіантів.

Для односхилого даху створюється елементарна кроквяна система, тому з її монтажем зможе впоратися навіть новачок в будівельній справі. Опорою для кроквяної системи є дерев’яний брус, який фіксується на зовнішніх стінах і називається мауерлатом. У такій конструкції може бути різний кут нахилу, зазвичай його роблять за рахунок різниці висот протилежних несучих стін. Якщо у споруди висота стін однакова, то на одній з них кріплять фронтон і за рахунок нього створюють необхідний кут.

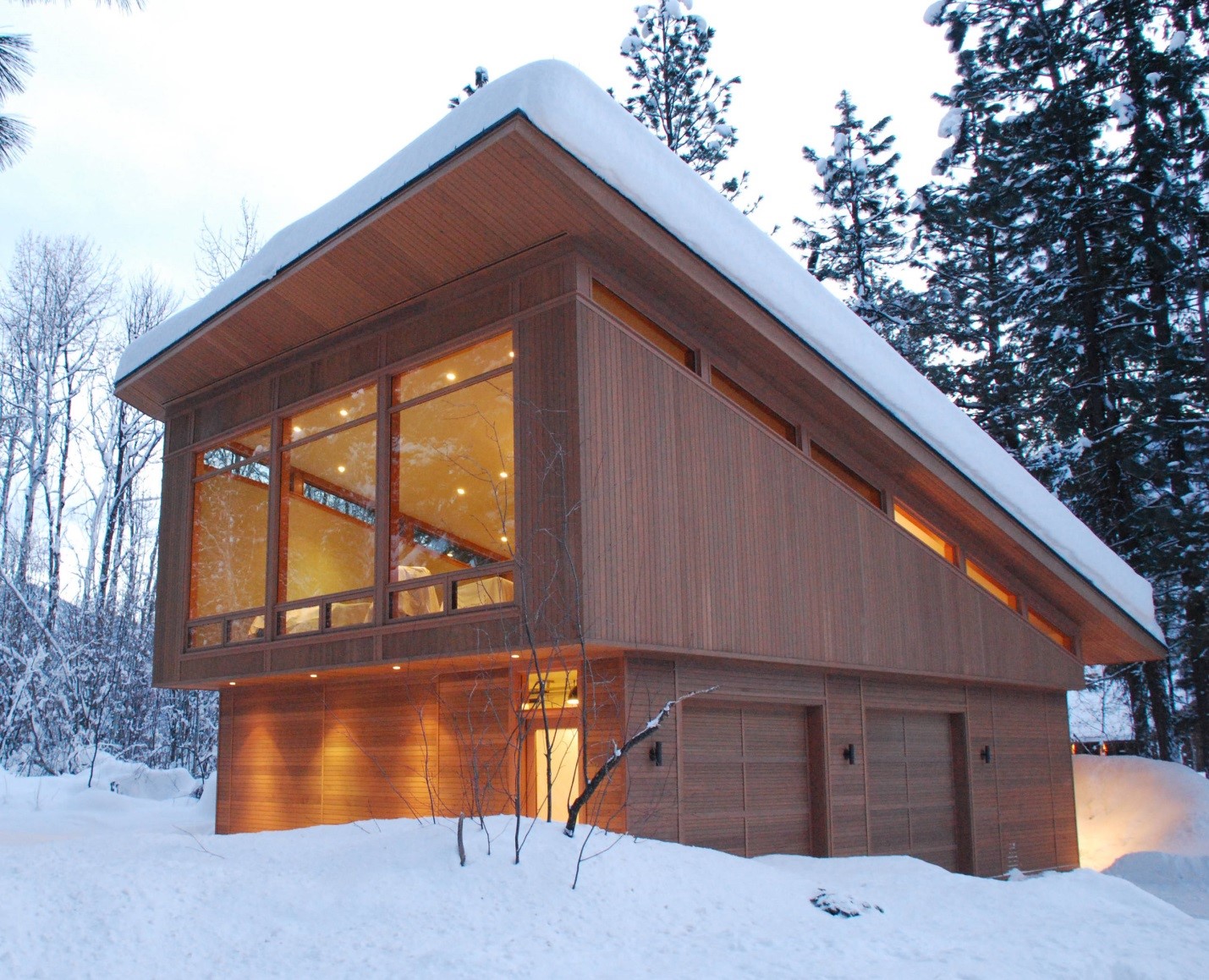

Особливості створення односхилого даху своїми руками і послідовність виконання робіт

Односхилий дах може зводитися як на житлових будинках, так і на будь-яких підсобних приміщеннях

При перекритті прольоту, довжина якого перевищує 13 м, під крокви необхідно встановлювати дві проміжні опори, основою яких є стійки. Між стійками зазвичай роблять відстань в 1/3 від ширини прольоту. Посилення виконується за рахунок сутичок і фіксації до найближчої несучої стіни.

Якщо говорити про кут нахилу, то він залежить від типу використовуваного покрівельного матеріалу і кліматичних умов, в яких знаходиться будинок:

  • для рулонних покриттів, що укладаються в 3 шари, досить ухилу в 5o;
  • при двошаровій покрівлі кут повинен бути не менше 15o;
  • під профнастил і металочерепицю можна робити ухил в 12–14o;
  • шифер і натуральна черепиця вимагає облаштування більш крутих скатів, починаючи від 22o.

Якщо в регіоні взимку випадає багато опадів, то кут нахилу краще робити побільше — 45 o і вище.

Плюси і мінуси односхилого даху

Найчастіше при створенні односхилого даху своїми руками роблять кроквяну систему з дерев’яних елементів.

Основні переваги односхилих дахів:

  • значна економія будівельних матеріалів — зазвичай їх потрібно приблизно в 2-3 рази менше, ніж на двосхилий конструкцію;
  • простота монтажу — зводити такі дахи можуть навіть люди, які не мають відповідного досвіду роботи;
  • невелику вагу — дах можна встановлювати на будівлях з полегшеним фундаментом;
  • універсальність — односхилі покрівлі можуть встановлюватися як на житлових будинках, так і на господарських будівлях;
  • висока стійкість до вітрових навантажень — якщо в регіоні будівництва часто буває сильний і поривчастий вітер, односхилий дах з невеликим кутом нахилу буде непоганим вибором.

Є у односхилим конструкції і свої недоліки, про які не можна забувати:

  • якщо кут нахилу даху невеликий, вона сильно сприйнятлива до сніговим навантаженням. При куті нахилу менше 45o взимку доведеться зчищати сніг, так як самостійно зійти він не зможе;
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Якщо дах має невеликий нахил, то прибирати з неї сніг доведеться досить часто

  • при невеликих ухилах також потрібно більш ретельна і якісна гідроізоляція, щоб не допустити протікання, а це додаткові витрати часу і коштів;
  • з ростом кута нахилу даху збільшується її парусність, тому поверхня стає більш вразливою до впливу вітру;
  • односхилий конструкція має не найпривабливіший і респектабельний зовнішній вигляд.

Односхилий дах відмінно підійде для житлового будинку або підсобного приміщення, розташованого в південних регіонах, так як там мало снігу і сильні вітрові навантаження.

Підготовчий етап, вибір матеріалів

Найпершим етапом будівництва є розробка проекту. Так як конструкція односхилого даху досить проста, самостійно зробити креслення нескладно. Після створення проекту ви зможете правильно вибрати будматеріали для покрівлі і розрахувати їх необхідну кількість.

Запорукою надійності і довговічності створеної своїми руками даху є правильний вибір матеріалів для всіх її елементів:

  1. для крокв використовуються колоди або брус. Так як крокви є основною односхилим даху, на них припадає все навантаження, тому при їх виборі треба бути особливо уважним і дивитися на якість деревини. Найкраще підійде модрина, сосна, ялина або інші хвойні породи, при цьому вологість деревини не повинна бути більше 22%, інакше балки можуть викривитися при висиханні. При виборі перетину бруса враховується розмір будівлі і вага даху. Мінімальна товщина бруса не може бути менше 10 см, а діаметр колоди — менше 12 см. При розрахунку кількості кроквяних ніг треба орієнтуватися на те, що крок між ними повинен знаходитися в межах 60-120 см в залежності від типу використовуваного покрівельного матеріалу.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Брус для крокв повинен бути сухим, рівним і мати мінімальну кількість сучків

  2. для мауерлата вибирають брус перетином не менше 100х100 мм. Зазвичай для балок мауерлата також беруть деревину хвойних порід, яка має достатню міцність, довговічність і доступну вартість.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    При відсутності бруса необхідного перетину для пристрою мауерлата допускається використання двох дощок, збитих по всій довжині

  3. для обрешітки можна заготовити як бруси, так і дошки. Так як навантаження на обрешітку значно нижче, вимоги до цих елементів не такі високі, як до кроквяних балок. Дошки повинні бути обов’язково сухими, рівними, а їх товщина залежить від матеріалу покриття покрівлі і може становити 25-40 мм.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Зазвичай для обрешітки використовуються дошки товщиною 20-40 мм, вони також повинні бути сухими і рівними, але до їх якості вимоги не дуже високі

  4. для торцевої планки треба використовувати якісні обрізні дошки товщиною 25-30 мм, оскільки вона є добірним елементом і розташовується на видному місці. Якщо дах покривається металочерепицею, то можна придбати спеціальні торцеві планки, призначені для цього типу покрівлі.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Для торцевої планки вибираються якісні обрізні дошки, так як цей елемент завжди буде на виду

всі дерев’яні елементи перед їх установкою треба обов’язково обробити антисептиками, такими як neomid, novax, luxens, akvateks, profisept або інші.
Особливості створення односхилого даху своїми руками і послідовність виконання робіт

Для захисту всіх дерев’яних елементів від негативного впливу зовнішніх факторів вони обов’язково обробляються антисептиком

Для пристрою покрівельного пирога будуть потрібні наступні матеріали:

  1. кріплення. Щоб надійно зафіксувати всі елементи конструкції односхилого даху, знадобляться різні кріпильні елементи. Залежно від того, які деталі будуть монтуватися, використовують болти, цвяхи або саморізи. Для посилення конструкції, щоб вона краще протистояла вітровим навантаженням, можна одночасно використовувати кілька типів кріплення.
  2. теплоізоляція. Це може бути мінеральна вата, пінопласт або напилюваний пінополіуретан. Простіше працювати з плитними матеріалами, для монтажу рулонних знадобиться помічник, а для напилюваних — спеціальне обладнання.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Можна використовувати різні типи утеплювачів, але для односхилого даху найбільш доступними і дешевими є плитні матеріали

    Армованої плівки або з антиконденсатним шаром. Пароізоляційні плівки є універсальним матеріалом, який добре захищає від пари і конденсату як покрівлю, так і теплоізоляцію.

  3. матеріал для покрівлі. Існує великий вибір фінішних покриттів, все залежить від того, в якому кліматичному поясі виконуються роботи, а також від переваг і фінансового стану власника. Зазвичай для односхилих дахів використовуються рулонні матеріали, шифер, ондулін, профнастил або металочерепиця.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Для односхилого даху можуть використовуватися як рулонні, так і листові покрівельні матеріали

Розрахунок односхилим даху

Якщо ви вирішили будувати односхилий дах самостійно, треба правильно зробити розрахунки. Для проведення обчислень вам знадобиться визначити наступні параметри:

  • ширина і довжина прольотів між несучими стінами;
  • довжина і перетин кроквяних ніг;
  • перетин і кількість балок;
  • кут нахилу даху.

При створенні односхилого даху досить одну з протилежних несучих стін зробити трохи вище, і за рахунок цього вийде необхідний кут нахилу. Кількість балок, їх перетин і необхідність зміцнення крокв буде залежати від відстані між несучими стінами.

Перед створенням креслення і проведенням розрахунків треба вирішити, чи плануєте ви використовувати горищне приміщення в якості житлової кімнати. Якщо так, то кут нахилу треба робити великим. Якщо у будинку є веранда, то можна організувати загальну односхилий дах. Всі ці моменти необхідно також продумати на стадії планування. Після цього можна переходити до виконання розрахунків:

  • постійних і динамічних навантажень. До постійних навантажень відноситься вага всіх елементів, які розташовані на даху і знаходяться на ній постійно. Змінні або динамічні навантаження виникають періодично: сніг, вітер, люди, які проводять чистку або ремонт даху і т.д.;
  • снігових навантажень. Цей показник дуже важливий в регіонах, де в зимовий період випадає багато опадів. Якщо кут нахилу становить 45 градусів і більше, то на такій поверхні сніг зазвичай довго не затримується і сходить з неї самостійно. При менших кутах він буде залишатися на покрівлі і створювати на неї додаткове навантаження. У середніх широтах фахівці рекомендують робити односхилі дахи з кутом ухилу 30 і більше градусів, що дозволить значно зменшити снігові навантаження. Якщо у вашому регіоні багато снігу, а кут нахилу даху невеликий, то доведеться в зимовий період зчищати його лопатою;
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Нормативне значення снігового навантаження залежить від регіону, в якому проводиться будівництво

  • вітрових навантажень. Якщо будинок розташований в регіоні з частими і різкими вітрами, то тут не рекомендується споруджувати односхилі дахи з великим кутом нахилу. Якщо кут нахилу ската буде дорівнює 45o, то при сильному вітрі він буде піддаватися навантаженням, в 5 разів перевищує ті, що випробує дах з ухилом в 10o. При спорудженні даху її нижня частина повинна бути спрямована в ту сторону, звідки найчастіше дме вітер;
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Чим більше вітрове навантаження на дах, тим менше треба робити її ухил

  • змішаних навантажень. Додатково треба враховувати і інші тимчасові навантаження. Багато людей нехтують цим і забувають врахувати короткочасні фактори, які збільшують навантаження на дах. Для прикладу можна вказати випадок, коли в зимовий час для чищення снігу на даху буде перебувати кілька людей або одночасно з великою кількістю снігу буде дути сильний поривчастий вітер.

Кут нахилу ската і висота підйому фасадної стіни

У односхилим конструкції кут нахилу отримують за рахунок різниці висот стін, на які вона спирається. Згідно з діючими нормативами кут нахилу односхилого даху повинен бути в межах 5–60o. Якщо є ймовірність виникнення великих снігових навантажень, рекомендується утримувати його в межах 45–60o, а при великих вітрових навантаженнях — 5–20o.

Знаючи кут нахилу даху α, можна визначити висоту підняття фасадної стіни. Це робиться за формулою l ф. Ст.= b ∙ tg α, де в-ширина будівлі. Значення тангенса потрібного кута можна взяти з довідкової таблиці.

Таблиця: значення синуса і тангенса різних кутів для розрахунку односхилого даху

кут нахилу даху, градуси tg α sin α 5 0,09 0,09 10 0,18 0,17 15 0,27 0,26 20 0,36 0,34 25 0,47 0,42 30 0,58 0,5 35 0,7 0,57 40 0,84 0,64 45 1 0,71 50 1,19 0,77 55 1,43 0,82 60 1,73 0,87

Високі дахи дозволяють надати будівлі більш гармонійний вигляд, але з фінансової точки зору полога односхилий дах обійдеться значно дешевше.

Мінімальний ухил односхилим дахів

Для кожного виду покрівельного матеріалу виробники рекомендують мінімальні кути нахилу.

Особливості створення односхилого даху своїми руками і послідовність виконання робіт

При розрахунку односхилого даху необхідно брати до уваги вимоги виробників покрівельних покриттів до мінімального кута її нахилу

Для односхилого даху можуть використовуватися наступні покриття:

  1. рулонна бітумна покрівля. Це поширений тип покрівельного матеріалу для односхилим конструкції. Виробники обмежують мінімальний кут нахилу такого даху в 3о, на практиці ж під бітумну покрівлю роблять скати з ухилом не менше 5o. Більш довговічними і надійними є бітумно-полімерні матеріали, які зверху покриті кам’яною крихтою. Цей варіант зазвичай використовується для покриття бюджетних будинків або підсобних приміщень.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Максимальний ухил односхилого даху під бітумну рулонну покрівлю не повинен перевищувати 25°, але зазвичай його не роблять більше 15°

  2. шифер. Тут ухил повинен бути значним. Якщо використовуються звичайні листи, то мінімальний кут нахилу повинен становити 25 o. Чим більше буде кут ската, тим більше треба робити нахлест листів.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Якщо використовується звичайний шифер, то мінімальний ухил даху повинен становити 25°

  3. єврошифер або бітумні листи. Під це покриття допускається пристрій пологого даху з мінімальним кутом нахилу 6°. Від ухилу покрівлі залежить не тільки величина нахлеста листів, але і крок обрешітки:
    • для ухилу в 6–10o роблять суцільну обрешітку;
    • при куті нахилу 10–15o крок обрешітки повинен становити 45 см;
    • для більш крутих дахів допустима відстань між рядами обрешітки становить 60 см.
      Особливості створення односхилого даху своїми руками і послідовність виконання робіт

      Для листів єврошифера кут нахилу даху може бути від 6°, але якщо він менше 10°, то необхідно робити суцільну обрешітку

  4. металочерепиця. Дозволяється її укладання на дахах, що мають нахил від 12o. При цьому треба ретельно герметизувати всі шви, а це довго і дорого, тому зазвичай металочерепицею покривають покрівлі з кутом ската більше 22o, стики при цьому не герметизують.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Якщо ухил даху становить більше 22°, то стики між листами металочерепиці можна не герметизувати

  5. профнастил. Цей матеріал можна укладати на дах з кутом ската від 7o. При його збільшенні понад 10° роблять більший нахлест і додатково укладають ущільнювальну стрічку.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Кут нахилу під дах з профнастилу може становити від 7 градусів

  6. фальцевий дах. Незалежно від того, який використовується фальц — заводський або зроблений на будмайданчику, кут нахилу даху повинен бути більше 8°, а якщо додатково загерметизувати стики, то його можна зменшити до 5°.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Кут нахилу фальцевого даху повинен бути більше 8°, але якщо додатково загерметизувати шви, то його можна зменшити до 5°

  7. бітумна черепиця. Для цього матеріалу мінімальний кут нахилу становить 12o.якщо він не перевищує 22o, то підкладковий шар роблять суцільним, а при великих кутах його укладають тільки по зовнішніх контурах.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Мінімальний кут нахилу даху, покритої бітумною черепицею, повинен становити 12 градусів

  8. натуральна черепиця. Тут кут ската не може бути менше 25o, а при наявності додаткового шару гідроізоляції його можна зменшити до 15o. Це важкий матеріал, тому для покриття односхилих дахів він використовується дуже рідко.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Для односхилих дахів натуральна черепиця використовується рідко, так як вона важка і створює велике навантаження на конструкцію

Виробники можуть давати окремі рекомендації по монтажу своїх матеріалів, але при визначенні кута нахилу односхилого даху треба враховувати як технічні вимоги, так і архітектуру будівлі.

Розрахунок крокв

Зазвичай крокви виготовляють із соснових дощок перетином 50х150 мм.сосна має високу міцність, не боїться вологи, відносно небагато важить і має доступну вартість. Розрахунок кроквяної системи проведемо на прикладі будови з наступними параметрами:

  • довжина фасаду d = 10 м;
  • ширина будинку a = 6 м;
  • кут нахилу покрівлі (між скатом і стельовими перекриттями) α = 20o.

Порядок обчислень наступний:

  1. знаходимо різницю висот фасадної і задньої стіни. З прямокутного трикутника, утвореного кроквяної ногою, балкою перекриття і шуканим відрізком фасадної стіни, одержуємо, що b = a ∙ tg α = 6 ∙ 0,36 = 2,16 м.
  2. з цього ж трикутника обчислюємо довжину кроквяної ноги за формулою c = b / sin α = 2,16 / 0,34 = 6,35 м. До цього розміром слід додати величину карнизних звисів. Якщо взяти їх рівними 50 см, то підсумкова довжина крокв складе 6.35 + 0,5 + 0,5 = 7,35 м.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    При розрахунку односхилим покрівлі розглядаються найпростіші геометричні фігури: прямокутник ската і трикутник фронтону

    Має ширину 1 м, і довжину 15 м, тобто його площа 15 м2. Отже на розглянуту дах знадобиться 84,5 / 15 = 5,6 ∙ 6 рулонів.

Кількість необхідного матеріалу для обрешітки залежить від того, буде вона суцільний або розрідженої. Для односхилим покрівлі з невеликим ухилом зазвичай роблять суцільну обрешітку з вологостійкої фанери. Її кількість визначається вже обчисленої раніше площею ската.

Розрахунок балок перекриттів

Перед установкою балок їх, як і інші дерев’яні елементи, треба обробити антисептиком. Укладаються вони на мауерлат або армопояс з кроком 0,6–1 м балки треба монтувати, якщо ви плануєте використовувати горищне приміщення або якщо односхила конструкція встановлюється на несучі стіни, що мають однакову висоту. При будівництві гаража часто встановлюють тільки крокви і покрівельний матеріал, при цьому всередині виходить похилий дах.

При розрахунку балок перекриття односхилого даху треба визначити їх довжину і перетин. Щоб розрахувати довжину балок, заміряють розміри прольоту даху і додають величину їх закладення в стіну, яка повинна становити не менше 150 мм з кожного боку. Тобто, якщо перекривається триметровий проліт, то довжина балки повинна бути 3,3–3,5 м.для дерев’яних балок оптимальний розмір прольоту становить 2,5–4 м, максимальний — 6 м.

Для визначення перетину балок можна використовувати онлайн-калькулятор або довідкову таблицю.

Таблиця: залежність перетину балок від кроку їх укладання і довжини прольоту

крок, м проліт, м 2 3 4 5 6 0,6 75х100 75х200 100х200 150х200 150х225 1,0 75х150 100х175 125х200 150х225 175х250

Відео: порядок розрахунку елементів кроквяної системи і покрівельного матеріалу

Монтаж кроквяної системи

Створення кроквяної системи односхилим конструкції передбачає два варіанти монтажу:

  1. установка крокв на протилежні стіни, що мають різну висоту.
  2. монтаж кроквяної системи на стіни однакової висоти. В цьому випадку виготовляються трикутні ферми, що складаються з балки перекриття, кроквяної ноги і вертикальної стійки.

У другому випадку деревини витрачається більше, але трикутники можна робити на землі, що спрощує і прискорює монтаж. Правда, для установки трикутників можуть знадобитися спеціальні пристосування.

Монтаж кроквяної системи виконується в наступній послідовності:

  1. установка мауерлата. Цей елемент монтується на всьому протязі несучих стін. Для даху з металочерепиці або профлиста досить взяти брус товщиною 100 мм, але якщо кут ската великий і використовуються важкі покрівельні матеріали, то його вертикальний розмір може бути і 200 мм. Під брус підкладають руберойд, після чого фіксують його до стіни довгими анкерами з кроком 80-100 мм.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Для кріплення мауерлата до несучої стіни використовуються анкери довжиною не менше 20 см або шпильки, замуровані в кладку

  2. монтаж балок перекриття. Ці елементи можна не встановлювати, але якщо ви плануєте використовувати горищне приміщення під мансарду, то без них не обійтися.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Якщо ви не плануєте використовувати горищне приміщення, то балки перекриття можна і не встановлювати

  3. підготовка місць для монтажу крокв. У мауерлаті роблять запили з урахуванням розрахованого кроку між кроквами. Для того щоб домогтися більшої точності, краще користуватися ручною ножівкою. Вирізи необхідно робити під кутом, в точності повторює ухил даху. Деревину з пазів видаляють за допомогою стамески.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Для фіксування крокв в мауерлаті роблять запили або заруби

  4. кріплення крокв. Спочатку укладають і фіксують крайні крокви, після чого між ними натягують мотузку і вже по ній виставляють інші кроквяні ноги. Для фіксації кроквяних лаг використовують довгі цвяхи з широкими капелюшками. Якщо проліт великий, то посередині можуть бути встановлені додаткові опори.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Для кріплення крокв до мауерлату часто використовують ковзний механізм, що дозволяє елементам конструкції переміщатися в невеликих межах при сезонних деформаціях будівлі

Крокви з профільної труби

Якщо ширина будівлі перевищує 10 метрів, доцільно використовувати не дерев’яні, а металеві крокви. В цьому випадку мауерлат також роблять з металу, а крокви до нього кріплять за допомогою зварювання.

Існують і проміжні варіанти, коли крокви роблять з профільної труби, а обрешітку — з дерева, що дозволяє отримати міцну і не дуже важку конструкцію. В цьому випадку не можна, щоб дерево контактувало з металом, тому його обробляють вологостійкими складами або роблять прокладки з руберойду.

Особливості створення односхилого даху своїми руками і послідовність виконання робіт

Якщо проліт має ширину більше 10 метрів, то для отримання надійної і міцної конструкції рекомендується встановлювати металеві крокви

В якості крокв зазвичай роблять металеві ферми, що складаються з нижнього і верхнього ярусу, між якими встановлені розкоси і стійки, що утворюють решітки. Таким чином, з профільної труби невеликого перетину виходить міцна і надійна конструкція.

Крок крокв

Відстань між сусідніми кроквяними ногами називається кроком. Для отримання точного значення треба зробити нескладні розрахунки:

  1. визначити довжину ската.
  2. розділити отримане значення на обрану величину кроку, яка зазвичай знаходиться в межах 0,6-1,2 м.
  3. додати до отриманого результату 1, після чого результат округлити в більшу сторону.
  4. розділити довжину ската на отримане на попередньому етапі число.

Розглянемо конкретний приклад.

  1. припустимо, довжина ската становить 20,5 м.
  2. вибираємо попередній крок установки 0,8 м і ділимо на нього довжину ската: 20,5 / 0,8 = 25,6.
  3. додаємо до цього значення 1, отримуємо 26,6 і округляємо результат до 27. Значить, на таку будівлю знадобиться 27 кроквяних ніг.
  4. ділимо довжину споруди на 27 і отримуємо 0,74. Крокви треба встановлювати з кроком 74 см.

Необхідно мати на увазі, що отримане значення являє собою відстань між центральними осями кроквяних балок.

У цьому прикладі відстань між кроквами було взято навмання. Насправді при його виборі необхідно враховувати цілий ряд параметрів, головним з яких є перетин кроквяних ніг. Рекомендації щодо вибору кроку установки крокв наведені в наступній таблиці.

Таблиця: залежність кроку установки крокв від їх розмірів

довжина крокв, м відстань між кроквами, см розмір перерізу бруса крокв, см до 3 120 8х10 до 3 180 9 х 10 до 4 100 8 х 16 до 4 140 8 х 18 до 4 180 9 х 18 до 6 100 8 х 20 до 6 140 10 х 20

Відео: односхилий дах — пристрій, покроковий монтаж

Покрівельний пиріг односхилого даху

Структура і склад покрівельного пирога односхилого даху будуть залежати від того, який матеріал буде використовуватися для її покриття. Правильне укладання всіх ізоляційних шарів дозволяє збільшити термін служби не тільки даху, але і всієї будівлі.

При облаштуванні теплого даху в підпокрівельний простір необхідно укласти шари утеплювача, гідро — і пароізоляції. Теплоізоляційний матеріал може бути як плитного, так і рулонного типу, хоча між кроквами односхилого даху зручніше укладати плити. Між утеплювачем і покрівельним матеріалом укладають гідроізоляційний шар, а пароізоляція кріпиться на утеплювач з боку приміщення.

Особливості створення односхилого даху своїми руками і послідовність виконання робіт

Для отримання якісної односхилого даху треба правильно укласти всі шари покрівельного пирога і створити необхідні вентиляційні зазори

Гідроізоляція

Після монтажу крокв приступають до укладання гідроізоляційного шару. Для цього можуть використовуватися різні матеріали, наприклад, руберойд. Але він підійде для даху, яка добре вентилюється, а в інших випадках краще використовувати антиконденсатну мембрану. Шар гідроізоляції фіксується за допомогою брусків контробрешітки. Можна кріпити плівку до крокв і степлером, при цьому вона повинна укладатися з нахлестом і без натягу. Допускається провис плівки в 2-4 см.

Вентиляція будівлі з односхилим дахом

Вентиляція в приміщенні з односхилим дахом може бути організована декількома способами:

  1. природна. Це найдешевший варіант, для організації якого досить в нижній частині фасадної стіни зробити отвір і закрити його гратами. З протилежного боку необхідно вивести вентиляційну трубу через такий же отвір у верхній частині стіни або в даху. Через нижній отвір в приміщення буде надходити прохолодне свіже повітря, а через протилежне — віддалятися теплий і вологий. Взимку така система працює набагато ефективніше, ніж влітку.
    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Природна вентиляція більш ефективна в холодну пору року, коли різниця температур на вулиці і всередині приміщення збільшується

    Підвітряного боку, при цьому верхні листи повинні знаходити на нижні. Спочатку укладають перший лист, потім в цьому ж ряду два інших листа, потім два листа в другому ряду і додають один лист в перший ряд. По горизонталі роблять нахлест в одну хвилю, а по вертикалі — на 15-20 см.

    Профнастил

    Залежно від ухилу даху і характеристик матеріалу профнастил укладають на суцільну або розріджену обрешітку:

    • при кутах нахилу до 15o під листи з висотою хвилі до 20 мм роблять суцільний настил, а для більш жорстких (з хвилею від 21 до 44 мм) виробів монтують обрешітку з кроком від 300 до 500 мм;
    • для більш крутих схилів обрешітку роблять розрідженої, при цьому крок може змінюватися від 300 мм (профлист марки с-10) до 1000 мм і більше (несучі стінові панелі нс-35, с-44 та інші).

    Для кріплення листів до обрешітки використовуються спеціальні саморізи з ущільнювальної шайбою. Їх не можна закручувати дуже сильно, але і недожимать також не можна. Між листами в зоні нахлеста можна укласти тонким шаром скловату. Такий прошарок буде перешкоджати продуванню даху, в той же час вона не заважає нормальній вентиляції.

    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Покрівельний саморіз повинен закручуватися так, щоб гумова ущільнювальна шайба злегка мнеться, але не розплющувалася від зусилля затягування

    Відео: пристрій односхилого даху з профнастилу

    Ондулін

    Для того щоб рівно покласти перший ряд, в торці крайніх крокв забивають цвяхи і між ними натягують будівельний шнур. Як і у випадку з іншими листовими матеріалами, роботу починають з нижнього краю даху. В ряду листи ондуліна перекриваються на одну хвилю, а між рядами — на 15-17 см і з бічним зміщенням на пів-листа. Цвяхи забивають в гребінь хвилі в шаховому порядку. Монтувати цей матеріал треба при температурі повітря від 0 до 30°. При ухилі даху до 10o під ондулін робиться суцільна лати, на більш крутих схилах-розріджена з кроком 45-60 см.

    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    При монтажі таких листових матеріалів, як ондулін і шифер, цвяхи забивають в гребінь хвилі

    Шифер

    Для кріплення шиферу використовують спеціальні цвяхи. Щоб не розколоти матеріал, краще попередньо просвердлити отвори в гребені хвилі. Цвяхи забивають не дуже щільно, до того, як капелюшок стикнеться шифером. Для захисту від протікання на цвяхи треба надягати гумову прокладку. Шифер є досить важким матеріалом, тому лати під нього робиться з дощок товщиною 32-40 мм або з бруска 50х50 мм.крок обрешітки залежить від кута нахилу даху і становить 450 мм для пологих (кут нахилу до 22o) і 750 мм для більш крутих скатів.

    Особливості створення односхилого даху своїми руками і послідовність виконання робіт

    Так як шифер є досить крихким матеріалом, перед тим як забивати цвях, краще зробити отвір свердлом

    Монтаж може здійснюватися вразбежку, коли листи укладають зі зміщенням в кожному ряду на половину ширини, або без зміщення, з підрізанням кутів в місці стику чотирьох елементів. Обрізати шифер можна за допомогою ножівки або болгарки, ламати листи не можна. На стадії проектування треба зробити схему розкладки листів, що допоможе придбати необхідну кількість матеріалу.

    Вам сподобалася стаття? допоможіть проекту!
    Наша команда намагається зробити ваше перебування на сайті зручним і корисним. Ми будемо вдячні, якщо ви підтримаєте наш проект, це допоможе нам зробити його ще краще!

    Якщо ви вирішили самостійно змонтувати односхилий дах, то зможете легко впоратися із зазначеним завданням. При будівництві будівлі треба враховувати, що нахил даху завжди роблять в навітряну сторону. Краще робити хоча б невелике горище, так як його наявність допоможе уникнути великих коливань температури в приміщенні. Якщо слідувати технології і порад фахівців, то у вас обов’язково все вийде.
