При облаштуванні покрівлі важливі всі елементи. Кожен з них виконує певну функцію, і злагоджена робота покрівельних компонентів в результаті робить дах надійною, міцною, привабливою.

Зміст

  • Коник даху-особливості конструкції

    • Відео: коник і торцеві планки
    • Оптимальна висота конькового хребта щодо розмірів будинку

      • Таблиця: коефіцієнт для розрахунку висоти коника пропорційно ухилу
  • Конькові добірні елементи

    • Відео: самоклеючий ущільнювач
  • Монтаж коника на різні види покрівель

    • Установка коника на металочерепицю

      • Відео: монтаж коника на металочерепицю
    • Установка коника на полікарбонат
    • Установка коника на шифер
    • Установка коника на профнастил

      • Відео: установка коника і добірних елементів на профнастил
    • Укладання коника на бітумну черепицю

      • Таблиця: площа і висота вентиляційного зазору
      • Відео: покрівельна вентиляція
      • Відео: гнучка черепиця-облаштування ребер даху і коника
  • Коник на дах своїми руками

    • Відео: самостійне виготовлення покрівельного коника

Коник даху-особливості конструкції

Можна без перебільшення сказати, що коник — вінець даху, останній штрих її пристрою. З давніх-давен цієї покрівельної деталі надавали чимале значення, прикрашаючи різьбленням і різними фігурками, незалежно від того, сільська це хата або дворянська садиба.

Коник даху: види, особливості, збірка і установка своїми руками

На старовинних покрівлях коником служило колода-охлупень, обов’язково прикрашене різьбленою або витесаної з дерева фігуркою коня, півня або птиці

Цей звичай зберігся понині. Сьогодні багато забудовників теж використовують для оформлення коника різьблені або ковані мальовничі фрагменти, які оригінально поєднуються з будь-яким із сучасних покрівельних покриттів.

Коник даху: види, особливості, збірка і установка своїми руками

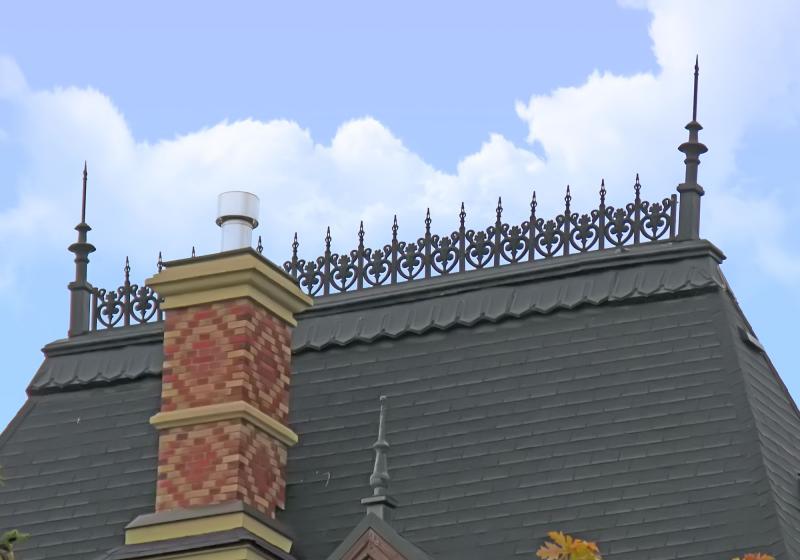

Стародавній звичай прикрашати коник даху різьбленими або кованими фрагментами нерідко можна зустріти в оформленні сучасних приватних будинків

Чому ж така честь цього, здавалося б, не настільки істотного елементу даху. Виявляється, все просто — крім декоративного призначення, що додає закінченість і досконалість всьому вигляду будинку, коник в повному сенсі цього слова оберігає будову, оскільки:

  • служить перешкодою атмосферних опадів на шляху проникнення в підпокрівельний простір;
  • забезпечує природну вентиляцію покрівлі, значно продовжуючи термін служби всіх шарів покрівельного килима і кроквяної каркаса.
    Коник даху: види, особливості, збірка і установка своїми руками

    Основне призначення коника даху-забезпечення вільного повітрообміну в підпокрівельному просторі

Коник має будь-який дах, крім плоскої конструкції, купольної, луковичной, односхилим і шатрової, що має тільки ребра.

Коник даху: види, особливості, збірка і установка своїми руками

Оригінально і стильно виглядають безконькові скатні покрівлі, на зведення яких буде потрібно набагато менше фінансових ресурсів і трудових витрат

Необхідно розрізняти коник даху і коник покрівлі. Це різні поняття, хоча зазвичай їх об’єднують в одне. Коник даху являє собою частину несучої основи, верхнє горизонтальне ребро, отримане при сполученні скатів. За своїм устроєм він буває двох видів: перший варіант — це брус на вертикальних стійках, на який спираються верхні частини кроквяних ніг, а другий — прогін, прокладений поверх з’єднання крокв.

Коник даху: види, особливості, збірка і установка своїми руками

Коник даху облаштовується в двох варіантах-з укладанням конькового бруса на вертикальні стійки або з прокладкою конькового прогону поверх вузла з’єднання верхньої частки кроквяних ніг

Покрівельний коник призначений для покриття щілини в самій верхній точці даху, що утворюється при укладанні укривного матеріалу на скати. Це вже компонент огороджувальної системи даху, який називається коньковой планкою і разом з супутніми деталями — ущільнювачем і заглушкою — відноситься до добірних формує елементів.

Коник даху: види, особливості, збірка і установка своїми руками

Ключова функція покрівельного коника — замикання верхніх кромок укривного настилу і міцне з’єднання скатів

Покрівельний коник може бути:

  • кутової форми;
  • конусної, прямокутної або напівкруглої;
  • рельєфної, ребрової або фігурної.
    Коник даху: види, особливості, збірка і установка своїми руками

    Покрівельні ковзани-вироби певної форми, розміру і конфігурації

Найчастіше коник покрівлі виконаний з основного виду покриття. Але іноді його монтують контрастним за кольором або з іншого матеріалу, хоча в будь-якому випадку коник виглядає красиво, вигідно підкреслює обриси даху, якщо, звичайно ж, зроблений акуратно.

Коник даху: види, особливості, збірка і установка своїми руками

Найчастіше покрівельні ковзани виготовляють з таких же матеріалів, як і основний покривний настил

Покривний матеріал в коньковом вузлі не повинен утворювати щільне з’єднання, щоб не порушувати вільну циркуляцію повітря під покрівлею.

Відео: коник і торцеві планки

Оптимальна висота конькового хребта щодо розмірів будинку

Від висоти конькового прогону залежать естетичні показники, індивідуальність і технічні характеристики будови, тому дуже важливо підібрати її правильно.

Коник даху: види, особливості, збірка і установка своїми руками

При влаштуванні даху потрібно знати висоту коника, щоб в подальшому розрахувати необхідну кількість матеріалів на виготовлення кроквяної конструкції і покриття скатів

При розрахунку потрібно приділити увагу наступним значенням:

  1. кліматичних навантажень — з крутих скатів сніг сходить швидше, проте вітер високі дахи намагається перекинути, через що в регіонах з частими і сильними вітрами небажано зводити покрівельні конструкції з великим ухилом або ж слід вживати додаткових заходів щодо дотримання міцності і безпеки. Визначити вплив атмосферних навантажень для конкретної місцевості можна самостійно за картами районування, вкладеними в норматив 20.13330.2011.
    Коник даху: види, особливості, збірка і установка своїми руками

    Атмосферні впливи на дах будинку-один з факторів, що впливають на вибір висоти коника

  2. наявності і призначенням горища-для нежитлового приміщення підйом коника повинен бути як мінімум 1,6 м, що дозволить переміщатися по горищі для профілактичного огляду і ремонту даху. Висоту мансардного приміщення визначають по зростанню найвищого члена сім’ї плюс 30-40 см запасу, але не менше 1,9–2,2 м від перекриття до обшивки, а в спальній зоні 1,4 м.
    Коник даху: види, особливості, збірка і установка своїми руками

    Якої висоти буде коник, залежить від функціонального призначення горищного приміщення

  3. типу укривного матеріалу-мінімальний ухил скатів, чому безпосередньо залежить висота коника, рекомендується виробниками покрівельних покриттів в пам’ятках до своєї продукції, що необхідно дотримуватися. Потрібно запам’ятати-чим щільніше покривний настил і герметичнее стики, тим більше шансів зробити пологий дах, на яку відповідно витрати будуть нижче. А при укладанні невеликих штучних гонтів або важких покриттів доведеться облаштовувати покрівельну конструкцію вище, що обійдеться дорожче.
    Коник даху: види, особливості, збірка і установка своїми руками

    Вид пропонованого покрівельного покриття враховується при розрахунку ухилу будь скатної конструкції і відповідно висоти коника

Розраховують висоту коника двома способами: математичним і графічним. Математичний спосіб досить простий. Він заснований на правилах геометрії і залежить від обраного ухилу покрівлі, згідно укривному матеріалу, природним впливам і облаштування горища. Обчислюється підйом коника за формулою: н = ½ ширини прольоту х tgα, де α — кут нахилу скатів, а ширина прольоту — відстань між протилежними опорними конструкціями, на які спираються крокви.

Коник даху: види, особливості, збірка і установка своїми руками

Математично висота коника визначається як добуток половини ширини прольоту на тангенс кута нахилу скатів

Щоб не шукати на просторах інтернету tgα, існує табличка з готовими значеннями, якою зручно користуватися при розрахунку. Наприклад, ширина будинку становить 8 м, ширина прольоту 7,14 м, ухил покрівлі 35º, тоді висота підйому коника н = ½ 7,14 х 0,79 (коефіцієнт 35º по таблиці) = 2,82 м.

Таблиця: коефіцієнт для розрахунку висоти коника пропорційно ухилу

ухил покрівлі, в градусах →51015202530354045505560коеффіціент→0,080,170,260,360,470,590,790,861,01,221,451,78

Другий метод розрахунку — графічний, де алгоритм визначення висоти конькового бруса зводиться до наступного:

  1. креслимо схему покрівлі в масштабі зручному для візуального сприйняття, найчастіше 1:100 (1 см = 1 м) і наносимо на неї всі відомі значення.
  2. по центру прольоту під прямим кутом проводимо вгору лінію, яка буде віссю підйому коника.
  3. транспортиром від кута коробки відкладаємо запланований ухил і з’єднуємо з лінією підйому.
  4. утворилася точка перетину вкаже висоту проходження конькового бруса.
    Коник даху: види, особливості, збірка і установка своїми руками

    Графічний метод визначення висоти коника вимагає створення схеми даху в масштабі

Подібним чином вираховується підйом коника, але не його висота, так як остання залежить від стиснення деревини, способу кріплення кроквяних ніг, товщини і ширини конькового прогону, глибини врубки і т.д.

Тому на практиці надходять простіше — для обчислення повної висоти коника за будь-якою схемою розрахунку до величини підйому додають ⅔ товщини кроквяної дошки. Якщо цього не зробити, то при кріпленні до мауерлату і з’єднанні між собою в коньковом вузлі кроквяні ноги просядуть, що спричинить зменшення ухилу даху.

Коник даху: види, особливості, збірка і установка своїми руками

Для визначення повної висоти коника до величини підйому додають ⅔ товщини кроквяної дошки

Кутові металеві вироби з загинами не менше 1,5-2,0 см по крайках. Комплектуються ковзани кріпильними деталями, ущільнювачами і заглушками, з чого збирається герметична надійна конструкція, що перешкоджає протіканню даху.

Коник даху: види, особливості, збірка і установка своїми руками

Серед розмаїття конькових планок напівкругла конструкція утворює найбільший вентиляційних кишеню в порівнянні з планками прямої форми

За кольором, матеріалом і формою покрівельні ковзани повинні розумно підходити конкретній будові і не порушувати його архітектурний стиль, тому коньковие добори розроблені для кожного виду укривного матеріалу.

Здорова спина без лікарів і ліків
Безкоштовний онлайн майстер-клас, де ви дізнаєтеся, як в домашніх умовах позбутися від болю в попереку.
Брати участь!
Коник даху: види, особливості, збірка і установка своїми руками
1 найпоширенішими вважаються:

  • ковзани напівкруглої форми з обов’язковою установкою заглушок з торців;
  • прямокутні вироби — універсальні, підходять для використання на покрівлях будь — якої конфігурації і не вимагають установки заглушок;
  • вузькі конькові планки — більше використовуються як декоративні деталі на шпилях, шатрових конструкціях і альтанках;
  • вигнуті ускладнені профілі, що фіксують в місцях стиків прямі ковзани;
  • торцеві добори-доповнення до коньковим елементам для обробки і захисту фронтонів.

Важливу роль при монтажі покрівельних ковзанів грають ущільнювачі, які бувають:

  • універсальними допоміжними компонентами, які виготовлені з поліуретанової піни та працюючими зразок фільтра — пропускають повітря, але блокують бруд і сніг;
  • профільними виробами, отриманими із вспіненого поліетилену, які підбираються під конкретну форму і розміри конькових планок;
  • а також саморасширяющимися доборами із пінополіуретану з акриловою грунтовкою, мають клейовий шар і призначеними для заповнення будь-яких пустот.

Відео: самоклеючий ущільнювач

Саме ущільнювачі забезпечують герметичність конструкції, сухість в підпокрівельному приміщенні, довговічність всіх структурних елементів, підвищують вітрозахист, тепло — і шумоізоляцію покрівлі.

Коник даху: види, особливості, збірка і установка своїми руками

Конькові ущільнювачі підвищують теплоізоляційні властивості утеплювача, захищають покрівлю від проникнення вологи, холоду, шуму і впливу інших факторів

Для мансардних дахів, де вентиляція підпокрівельного простору має велике значення, майстри радять укладати профільні ущільнювачі з додатковою установкою покрівельних або скатних аераторів.

Щоб забезпечити збереження всіх покрівельних елементів і оптимальний рівень вологості підпокрівельного простору, використовують вентиляційні системи, що складаються з прохідних елементів і вентиляційних виходів, завдяки яким відпрацьоване повітря природним шляхом або примусово виводиться з приміщення.

Прохідні елементи бувають декількох видів і підбираються в залежності від укривного матеріалу. Вентиляційні виходи діляться на скатні, монтовані на дахах з покатостью до 20º, і конькові вироби, що встановлюються на покрівлях з ухилом понад 27º.

Коник даху: види, особливості, збірка і установка своїми руками

Вентиляційні системи забезпечують оптимальну вологість підпокрівельного простору і складаються з вентиляційних виходів і прохідних елементів

Монтаж коника на різні види покрівель

На спосіб установки покрівельного коника безпосередньо впливає тип покрівельного покриття, тому при виборі укривного матеріалу потрібно відразу ж продумати, як і який коник буде встановлений, і придбати одночасно всі фасонні елементи, що набагато полегшить самостійний монтаж коника.

Установка коника на металочерепицю

Згідно снип ii-26–76* пристрій коника на металочерепичній покрівлі забезпечується коньковой планкою, заглушками і ущільнювачем. Крім цього, при монтажі утепленої покрівлі потрібно передбачити в зоні коника хороший витяжний канал з дифузно-гідроізоляційної плівкою.

Покрокове виконання робіт:

  1. перевіряємо геометрію скатів-розбіжність не повинно перевищувати 1-2 см, інакше встановити коник буде дуже складно.
  2. прокладаємо ущільнювач, утрамбовуючи його не дуже щільно, щоб забезпечити хорошу циркуляцію повітря.
  3. монтуємо торцеві елементи коника по краю покрівлі.
  4. укладаємо карнизну планку з одного боку конькового хребта, при цьому бажано, щоб помічник стежив за рівністю укладання з іншого боку. Переконавшись, що планка коника лежить правильно, фіксуємо її саморізами.
    Коник даху: види, особливості, збірка і установка своїми руками

    При монтажі добірних конькових деталей на дах з металочерепиці їх кріплення повинно проводитися безпосередньо до бруса коника

  5. по нижньому краю коньковой полки на обох схилах простягаємо будівельний шнур, щоб забезпечити рівність і швидкість укладання інших елементів.
  6. наступну планку монтуємо внахлест 5-7 см, вирівнюючи по шнуру.
  7. після того як укладені всі елементи коника, закріплюємо їх остаточно за допомогою шурупів з кроком не менше 80 см.
  8. встановлюємо заглушки, якщо того вимагає форма конькових виробів, що додасть покрівлі завершений і доглянутий вигляд.
    Коник даху: види, особливості, збірка і установка своїми руками

    Облаштовуючи покрівлю з металочерепиці, коник завжди можна гармонійного підібрати за кольором і фактурою

Відео: монтаж коника на металочерепицю

Установка коника на полікарбонат

Якісний полікарбонат легко згинається, дозволяючи монтувати красиві арочні конструкції без ковзанів. Однак нерідко виникає необхідність сполучення світловідбивних листів в зоні коника, і тоді виникає питання грамотного кріплення полікарбонату в коньковом хребті.

Коник даху: види, особливості, збірка і установка своїми руками

Коньковий профіль-виріб, призначений для сполучення і захисту панелей стільникового полікарбонату в конику світлопрозорих покрівельних конструкцій

Переважно для цього використовують полікарбонатний коньковий профіль, який дає можливість дешево і зручно оформити коник майже для будь-якого кута, але з дотриманням деяких особливостей:

  • полікарбонатні листи не можна монтувати до коньковому ребру впритул, інакше досить широкий коньковий профіль без зазору як мінімум у 40 мм просто нікуди буде встановлювати;
  • на краю полікарбонату біля конька бажано закріпити перфоровану стрічку, яка буде пропускати вологу, але затримувати сміття і пил;
  • світлопропускні листи в області коника по кромці не фіксують, так як установка профілю має на увазі його кріплення до несучої основі разом з листами;
  • з’єднувальні профілі, що скріплюють прозоре листове покриття, бажано вставляти всередину конькового елемента. При відсутності такої можливості з’єднувальні профілі слід підрізати, а місця стиків залити герметиком нейтрального затвердіння.

Порядок установки:

  1. укладаємо прозоре покриття, залишаючи необхідні зазори в області коника.
  2. вкриваємо торці листів перфорованою стрічкою для забезпечення вентиляції конструкції.
  3. встановлюємо коньковий профіль і вирівнюємо його по всій довжині.
  4. перевіряємо глибину зазорів і при необхідності коригуємо, запобігаючи торкання конькового профілю несучої основи.
  5. прикріплюємо саморізами до несучого каркасу коньковий профіль разом з верхньою гранню полікарбонатних листів.
    Коник даху: види, особливості, збірка і установка своїми руками

    Для кріплення стільникового полікарбонату і добірних елементів використовують саморізи і спеціальні термошайби

Установка коника на шифер

При облаштуванні коника для шиферного даху нормативними актами рекомендована укладання уздовж конькового хребта додаткових брусків того ж перетину, що і рядові дошки обрешітки (снип ii-26–76* п. 5.4.8).

В якості конькового елемента можна використовувати готові планки фабричного виготовлення, призначені спеціально для азбестоцементних хвилястих покриттів, але допускається також самостійне виготовлення добірних елементів з дощок, збитих під кутом, оброблених антисептиком і вогнезахисним складом, або ж з оцинкованого заліза. В останньому випадку потрібно передбачити, щоб висота коника і його напуск на шифер надійно захищали покрівельну конструкцію від задування вітру і снігу.

Коник даху: види, особливості, збірка і установка своїми руками

Для облаштування коника на шиферному даху рекомендується установка додаткової опори, значно продовжує термін служби цієї частини конструкціїї

Процес монтажу заводських формуючих деталей зводиться до наступного:

  1. фасонні планки укладаємо на скати з обох сторін конькового прогону з нахлестом верхніх країв один на одного, проклавши толеву прокладку шириною 350 мм в якості ущільнювача.
  2. вирівнюємо по довжині і фіксуємо через хвилю нержавіючими саморізами або цвяхами для шиферу.
    Коник даху: види, особливості, збірка і установка своїми руками

    Для покрівлі з азбестоцементних листів виготовляють фасонні елементи конькової планки у формі жолоба, які прикріплюють до конькового бруса шиферними цвяхами з гумовими прокладками

Установка коника на профнастил

Для покрівель з профнастилу коньковий хребет утворюється, як і в інших покрівельних конструкціях, в результаті з’єднання верхньої частини кроквяних ніг і покривається коньковой планкою з оцинкованої сталі. Згідно п. 6.7. Снип ii-26–76* конькові добірні елементи повинні мати» гребінку » тієї ж форми, що і поперечний переріз укривного профлиста.

Коник даху: види, особливості, збірка і установка своїми руками

Елементи коника укладаються з протилежного боку переважання вітрів і закріплюються саморізами в місцях прилягання коника і верхньої гофри

Етапи влаштування коника на профнастил:

  1. знижуємо рельєфність гофролистов, для чого укладаємо ущільнювач між гребенями і закриваємо його відрізками дощок.
  2. по нижньому краю цих дощок прокладаємо москітну сітку, загортаємо її вгору і фіксуємо скотчем.
  3. укладаємо коньковие планки, вирівнюємо, надрізаємо по осі згину і фіксуємо клепками.
    Фактично грає одну з головних ролей в забезпеченні надійності даху

  4. в чотирисхилі конструкціях перед укладанням основних конькових планок монтуємо конькові добори на вальмові хребти, що допоможе захистити горищне приміщення від проникнення атмосферних вод.
    Коник даху: види, особливості, збірка і установка своїми руками

    Найбільш складними вузлами вальмовой даху є точки перетину ребер і коника, тому їх оформлення вимагає особливої уваги

Відео: установка коника і добірних елементів на профнастил

Укладання коника на бітумну черепицю

Основна умова при формуванні коника на м’яку черепицю — облаштувати при монтажі утеплених покрівель необхідний вентиляційний зазор, площа перетину якого регламентується нормативами і визначається за формулою: f см2/пог. М = (2 х l х 100 х 0,05) : 100, де 2 х l х 100 — площа двох скатів на ширині 1 м. Цей показник повинен бути не менше 0,05% площі обох скатів і не нижче 5 см2/м. Зі збільшенням довжини скатів площа і висота вентзазора теж зростає, згідно прописаним в нормативах значенням, представленим в нижній таблиці.

Таблиця: площа і висота вентиляційного зазору

довжина крокв, м →67891011121314151617181920конекплощадь вентиляційного зазору з одного боку, см2 / м3035404550556065707580859095100скат покрівлівисота вентиляційного зазору, см2,42,42,42,42,42,62,93,13,33,63,84,04,34,54,8 карнизний звисплощу вентиляційних зазорів, см2 / м200200200200220240260280300320340360380400

Формують вентильований коник з використанням покрівельних аераторів, встановлених з кроком 10-15 см і з’єднаних між собою. Хоча часто обходяться і без них, облаштовуючи на коньковом прогоні вентиляційний зазор потрібного перетину у вигляді трикутної конструкції на брусках.

Коник даху: види, особливості, збірка і установка своїми руками

Монтаж коньковой бітумної черепиці слід виконувати по прорізаному вентиляційному зазору і по натягнутій нитці, оскільки рівно укласти коньковую черепицю без орієнтиру практично неможливо

Відео: покрівельна вентиляція

Коньковий хребет монтується з універсальної карнизно-конькової черепиці або обрізаних рядових гонтів. Кріплять коньковие фрагменти чотирма цвяхами з таким розрахунком, щоб кожна наступна деталь перекривала кріплення попереднього елемента. Укладання коньковой черепиці починають від торця будівлі, протилежного напрямку переважаючих в конкретній місцевості вітрів.

Коник даху: види, особливості, збірка і установка своїми руками

Вентиляція покрівлі з бітумної черепиці здійснюється за рахунок коника, який укладають на спеціальний ребристий профіль

Відео: гнучка черепиця — облаштування ребер даху і коника

Коник на дах своїми руками

Зробити власноруч покрівельний коник нескладно, навіть не маючи навичок покрівельника і бляхаря. Самий ходовий на сьогоднішній день матеріал для виготовлення коньковой планки — оцинковане залізо, яке добре піддається обробці і прийнятно за ціною. Придбати його можна як на будівельному ринку, так і в будмаркетах. Дозволено використовувати навіть обрізки, самостійно зігнувши їх, але краще придбати готові оцинковані куточки довжиною 2 м, шириною 2,4–3,0 м.

Виготовлення куточка для конькового елемента:

  1. на обрізках листа розмічаємо лінію згину і вистукуємо по ній киянкою. Використання дерев’яного молотка має принципове значення, оскільки звичайний молоток неминуче зашкодить цинкове покриття листа.
  2. потім з легким натиском згинаємо заготовку і в результаті невеликих зусиль отримуємо потрібний нам коньковий профіль. При цьому, якщо довжина перекриття планки становить зазвичай 10 см, то сторона куточка повинна бути не менше 15 см.
    Коник даху: види, особливості, збірка і установка своїми руками

    Нескладна конькова деталь виглядає як простий залізний куточок з пофарбованої або незабарвленої оцинковки, який легко зробити самостійно

При монтажі куточка на шифер передбачається набивка додаткових дощок в районі конькового хребта. Однак від цього можна відмовитися, закріпивши коньковий елемент з оцинкованого профілю прямо на каркас обрешітки, а для закладення проміжків між саморобним коником і покрівельним настилом використовувати монтажну піну.

Виготовлення та установка коника своїми руками-вельми проста дія, проте важливим залишається дотримання правил безпеки при роботі на висоті.

Відео: самостійне виготовлення покрівельного коника

Вам сподобалася стаття? допоможіть проекту!
Наша команда намагається зробити ваше перебування на сайті зручним і корисним. Ми будемо вдячні, якщо ви підтримаєте наш проект, це допоможе нам зробити його ще краще!

Усвідомивши, що являє собою коник даху і які функції на нього покладені, можна без зусиль підібрати найкращу конструкцію для будь-якого типу кроквяної системи. Правильний монтаж коника, грамотний розрахунок висоти, дотримання нормативів і порад виробників, а також якісний матеріал — гарантія довговічною і надійної даху. Удачі вам і нехай побудований затишний будинок радує довгі роки.
